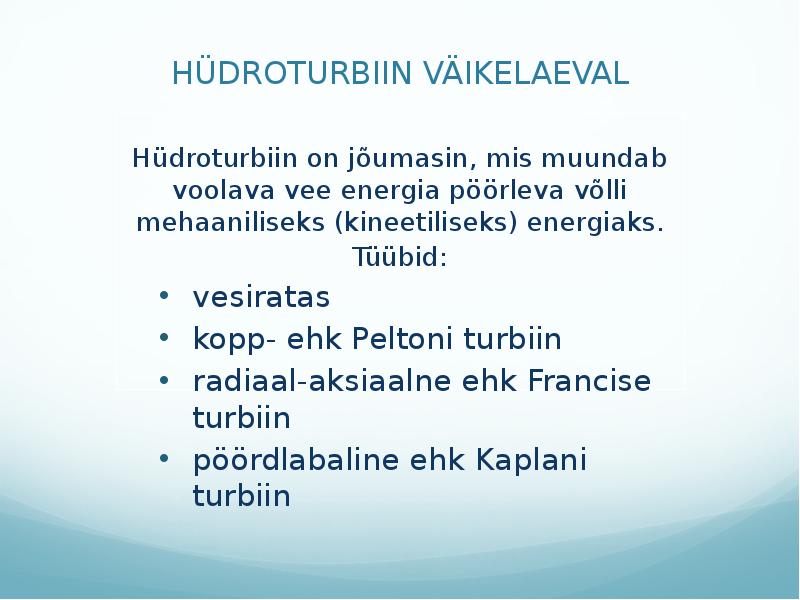

HÜDROTURBIIN VÄIKELAEVAL
Hüdroturbiin on jõumasin, mis muundab
voolava vee energia pöörleva võlli
mehaaniliseks (kineetiliseks) energiaks.
Tüübid:
· vesiratas
· kopp- ehk Peltoni turbiin
· radiaal-aksiaalne ehk Francise
turbiin
· pöördlabaline ehk Kaplani turbiin

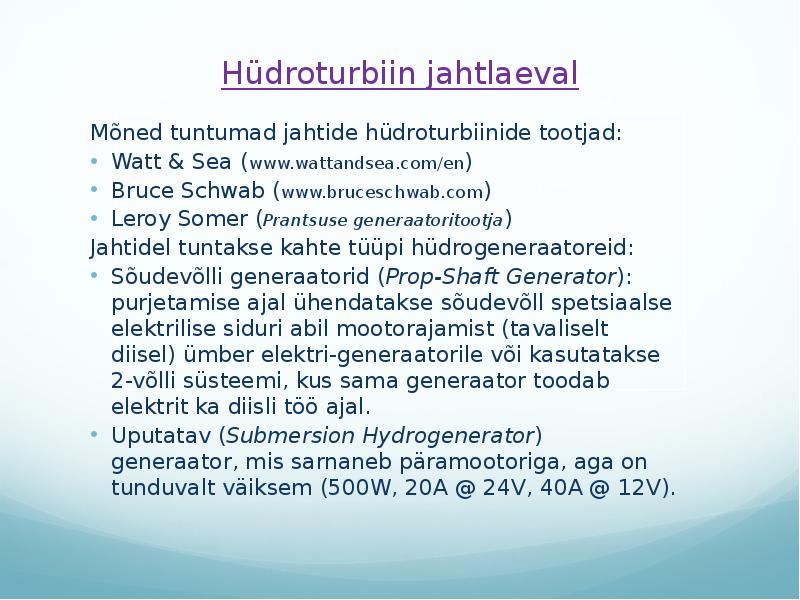

Hüdroturbiin jahtlaeval
Mõned tuntumad jahtide hüdroturbiinide tootjad:
· Watt & Sea (www.wattandsea.com/en)
· Bruce Schwab (www.bruceschwab.com)
· Leroy Somer (Prantsuse generaatoritootja)
Jahtidel tuntakse kahte tüüpi hüdrogeneraatoreid:
· Sõudevõlli generaatorid (Prop-Shaft Generator):
purjetamise ajal ühendatakse sõudevõll spetsiaalse
elektrilise siduri abil mootorajamist (tavaliselt diisel) ümber
elektri-generaatorile või kasutatakse 2-võlli süsteemi, kus
sama generaator toodab elektrit ka diisli töö ajal.
· Uputatav (Submersion Hydrogenerator) generaator, mis
sarnaneb päramootoriga, aga on tunduvalt väiksem
(500W, 20A @ 24V, 40A @ 12V).

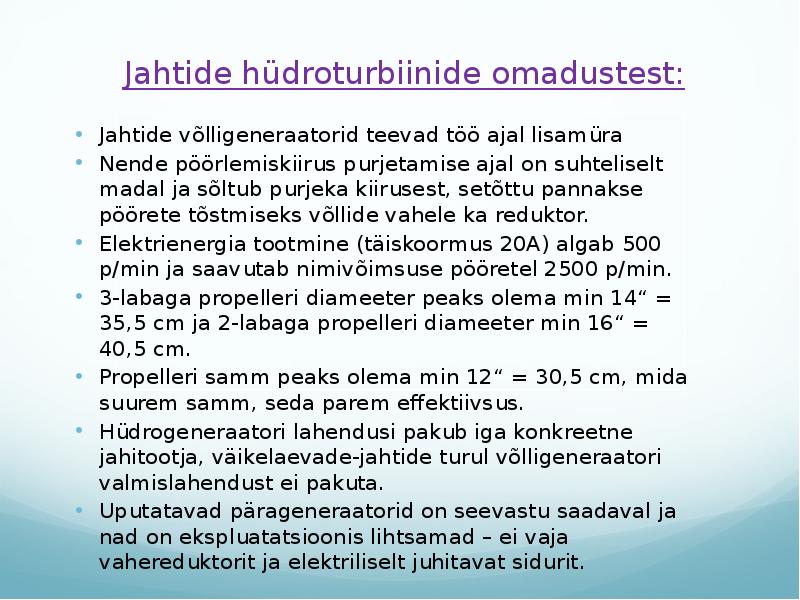

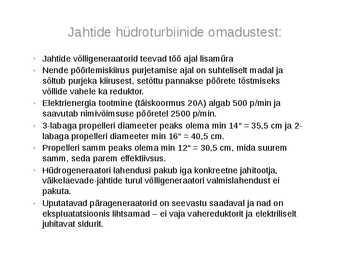

Jahtide hüdroturbiinide omadustest:
· Jahtide võlligeneraatorid teevad töö ajal lisamüra
· Nende pöörlemiskiirus purjetamise ajal on suhteliselt madal ja
sõltub purjeka kiirusest, setõttu pannakse pöörete tõstmiseks
võllide vahele ka reduktor.
· Elektrienergia tootmine (täiskoormus 20A) algab 500 p/min ja
saavutab nimivõimsuse pööretel 2500 p/min.
· 3-labaga propelleri diameeter peaks olema min 14" = 35,5 cm ja 2-
labaga propelleri diameeter min 16" = 40,5 cm.
· Propelleri samm peaks olema min 12" = 30,5 cm, mida suurem
samm, seda parem effektiivsus.
· Hüdrogeneraatori lahendusi pakub iga konkreetne jahitootja,
väikelaevade-jahtide turul võlligeneraatori valmislahendust ei
pakuta.
· Uputatavad pärageneraatorid on seevastu saadaval ja nad on
ekspluatatsioonis lihtsamad ­ ei vaja vahereduktorit ja elektriliselt
juhitavat sidurit.

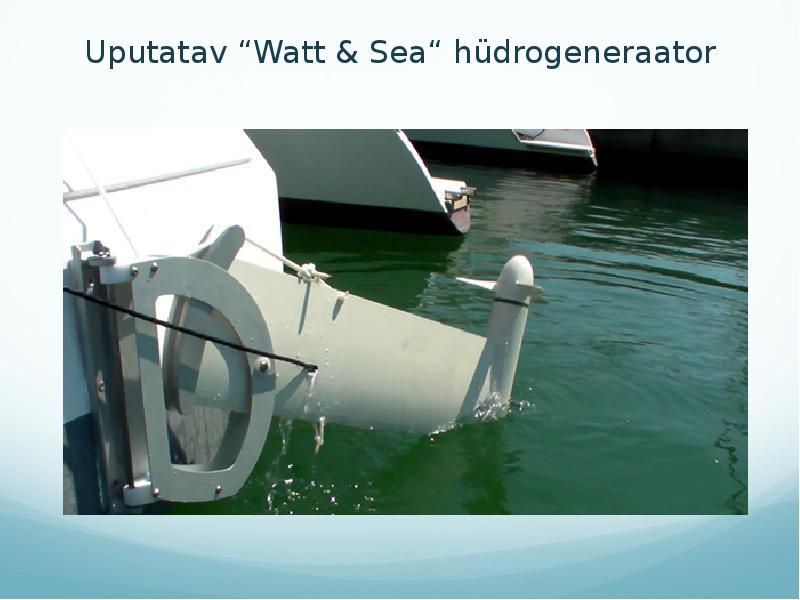

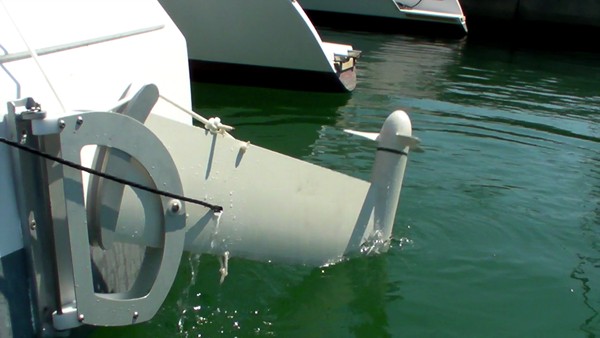

Uputatav "Watt & Sea" hüdrogeneraator
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

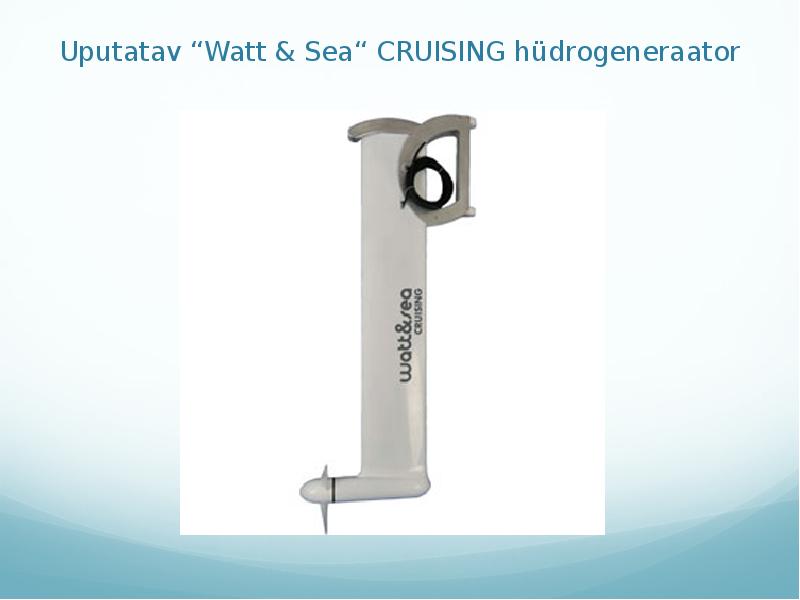

Uputatav "Watt & Sea" CRUISING hüdrogeneraator
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

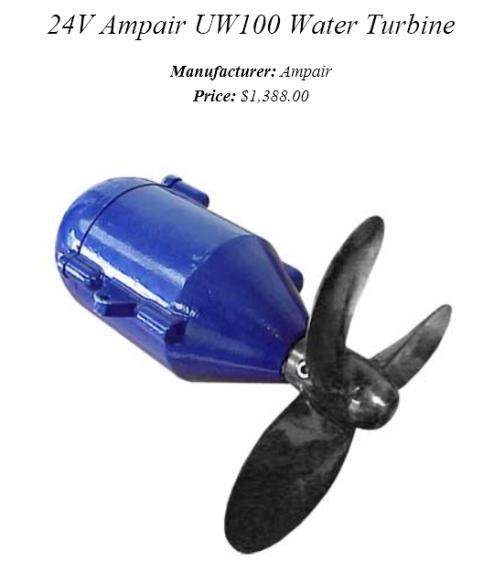

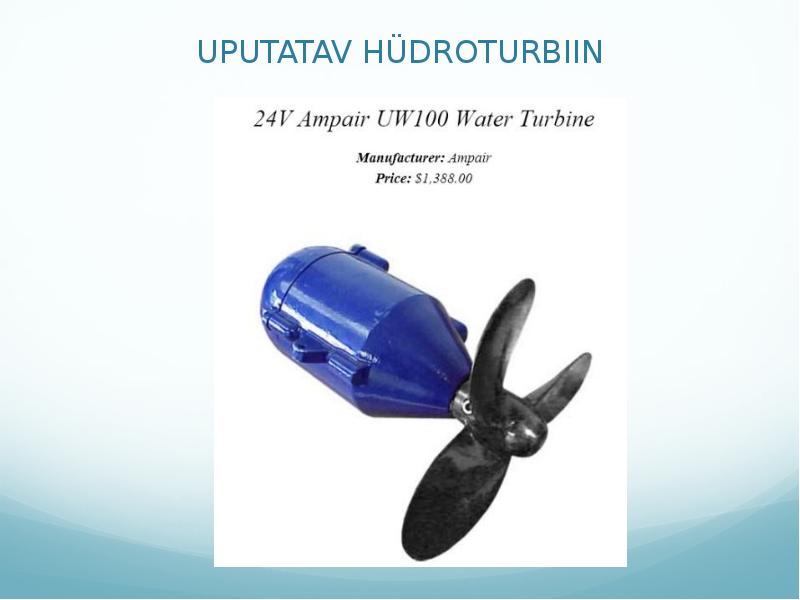

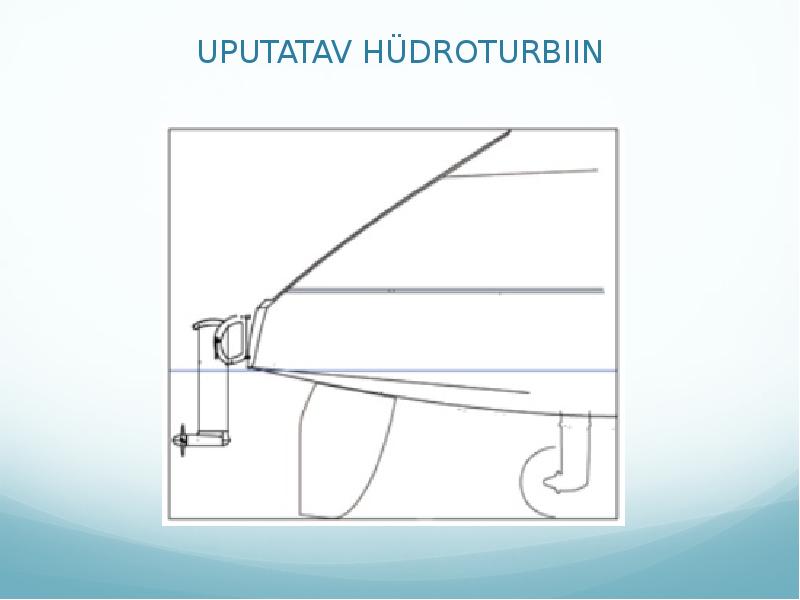

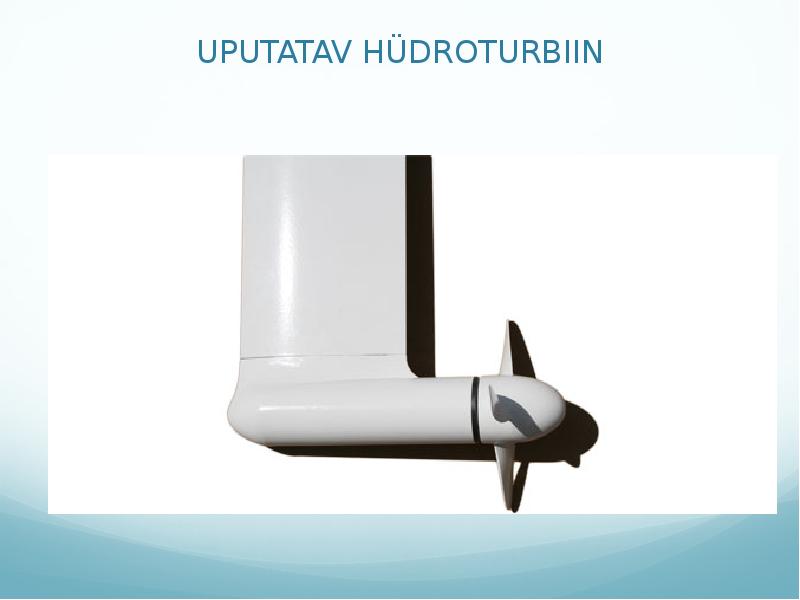

UPUTATAV HÜDROTURBIIN
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

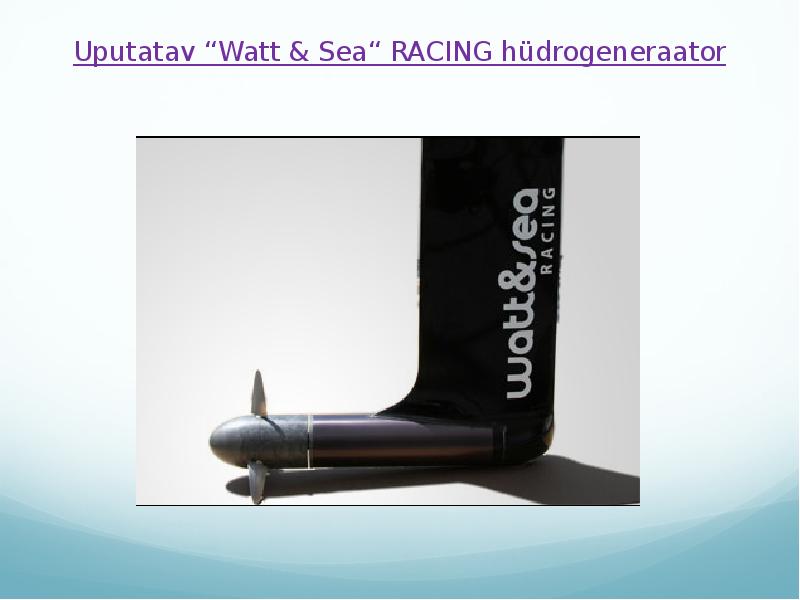

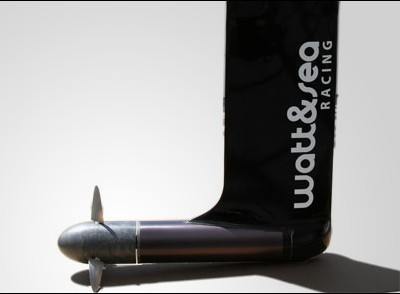

Uputatav "Watt & Sea" RACING hüdrogeneraator
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level
UPUTATAV HÜDROTURBIIN
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

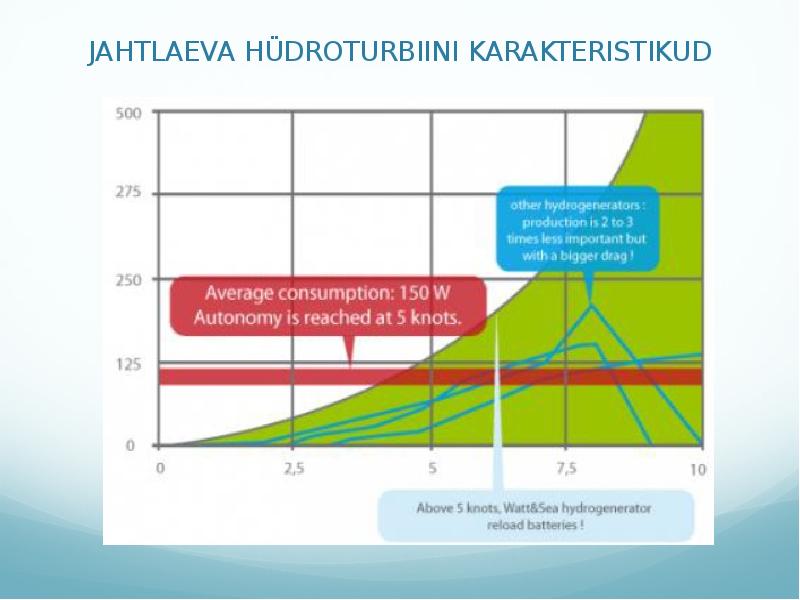

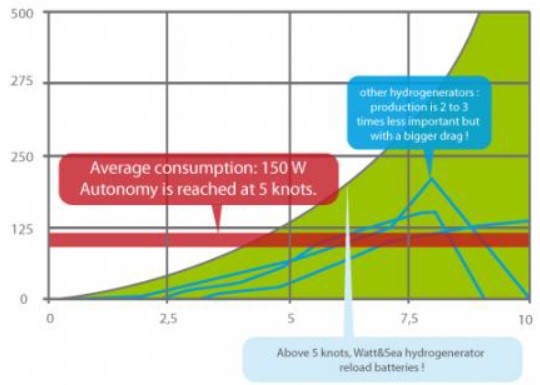

JAHTLAEVA HÜDROTURBIINI KARAKTERISTIKUD
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

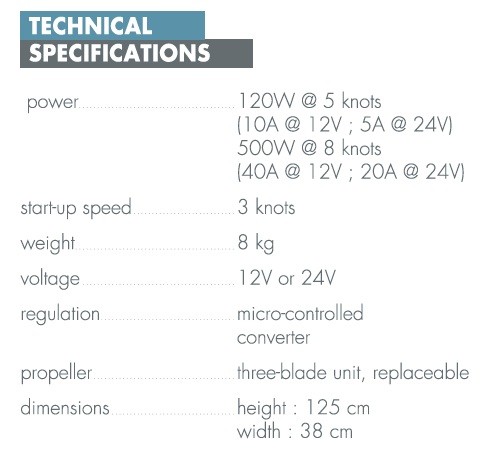

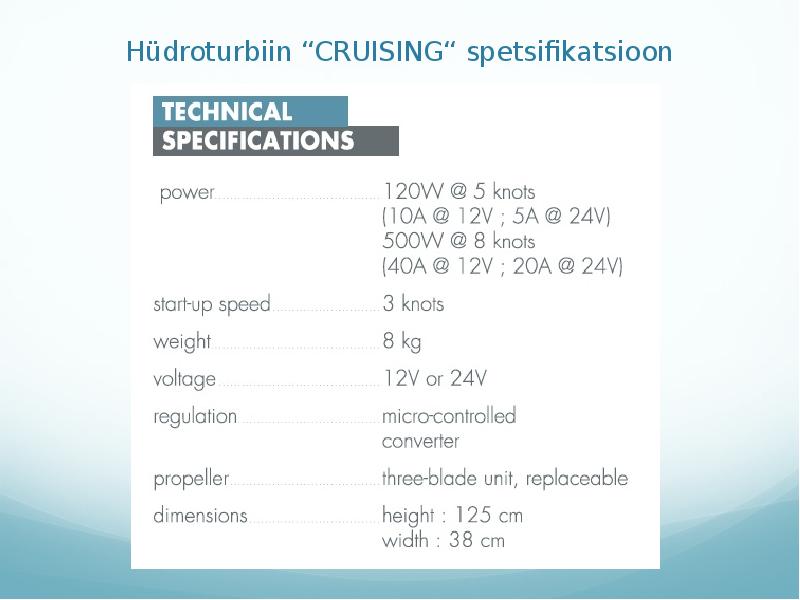

Hüdroturbiin "CRUISING" spetsifikatsioon
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level
UPUTATAV HÜDROTURBIIN
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

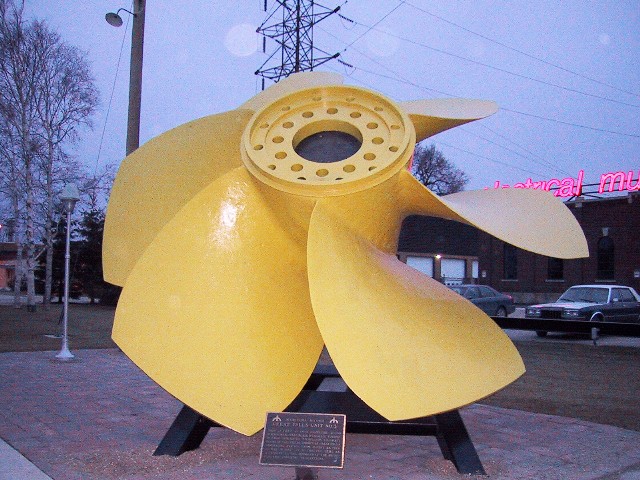

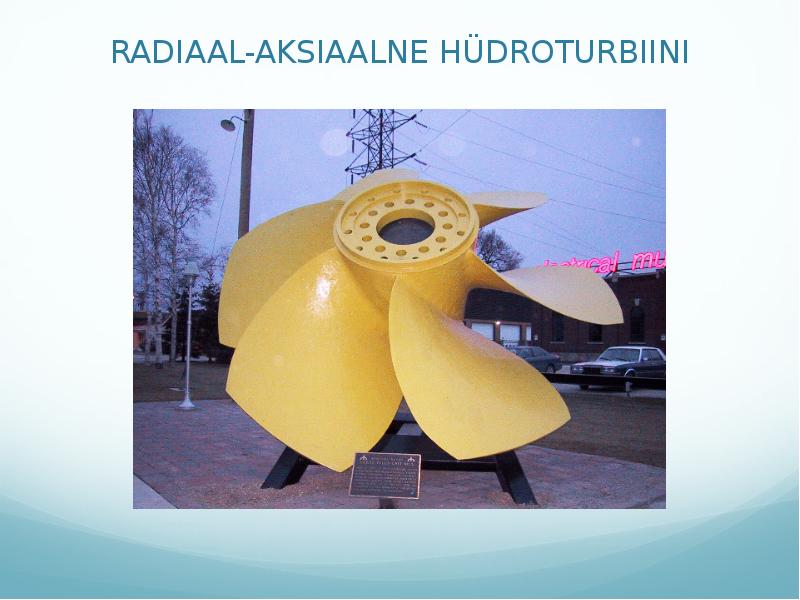

RADIAAL-AKSIAALNE HÜDROTURBIINI
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

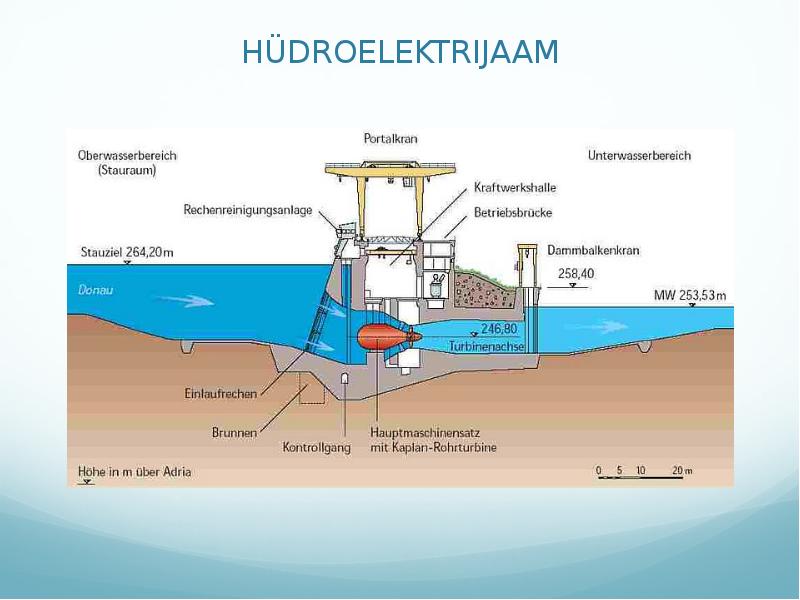

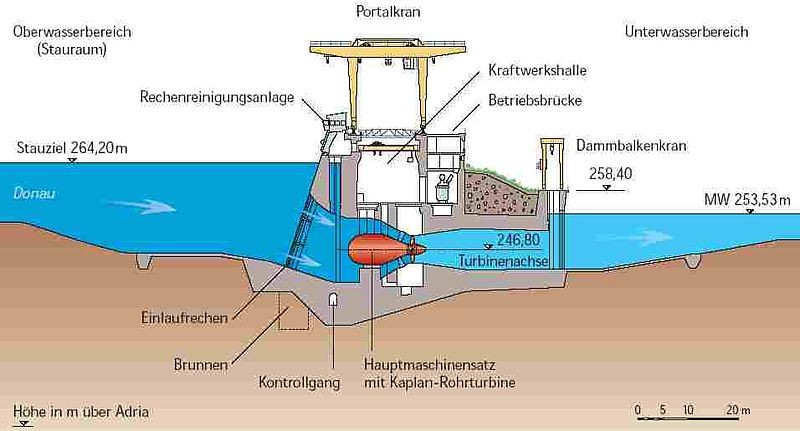

HÜDROELEKTRIJAAM
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level

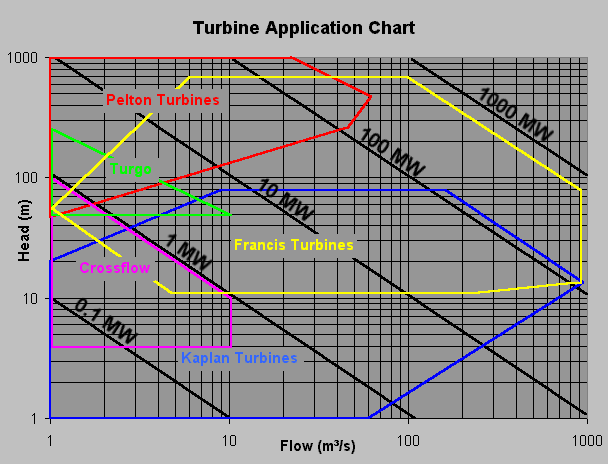

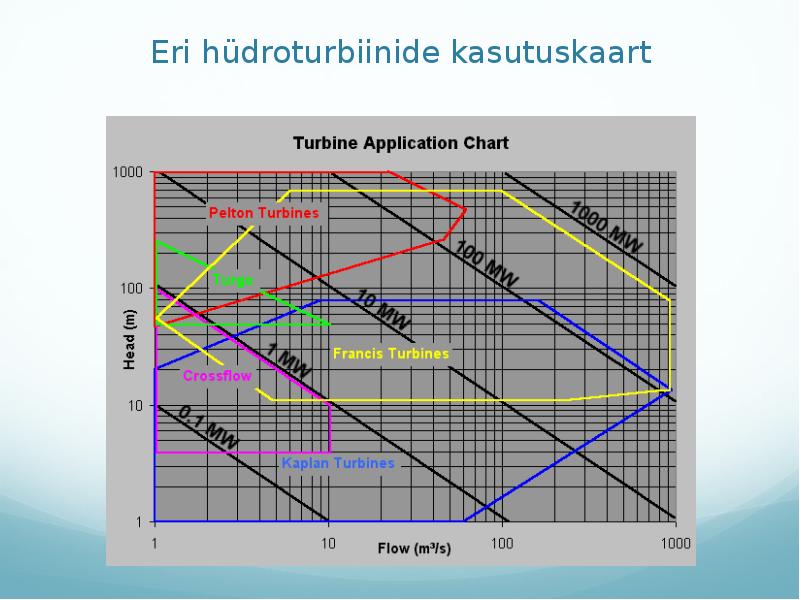

Eri hüdroturbiinide kasutuskaart
Click to edit Master text styles
Second level
Third level
Fourth level
Fifth level
