TTÜ Mereakadeemia Üld- ja alusõppe keskus Elise Vainokivi TERASED JA MALMID Kodutöö nr. 3 Juhendaja: lektor Aleksander Lill Esitatud:......................................... Kontrollitud:.................................. Punkte:...........................................   Tallinn 2020

2 Sisukord TERASED ............................................................................................................................ 3 MALMID ............................................................................................................................. 5 Kasutatud kirjandus ............................................................................................................... 7

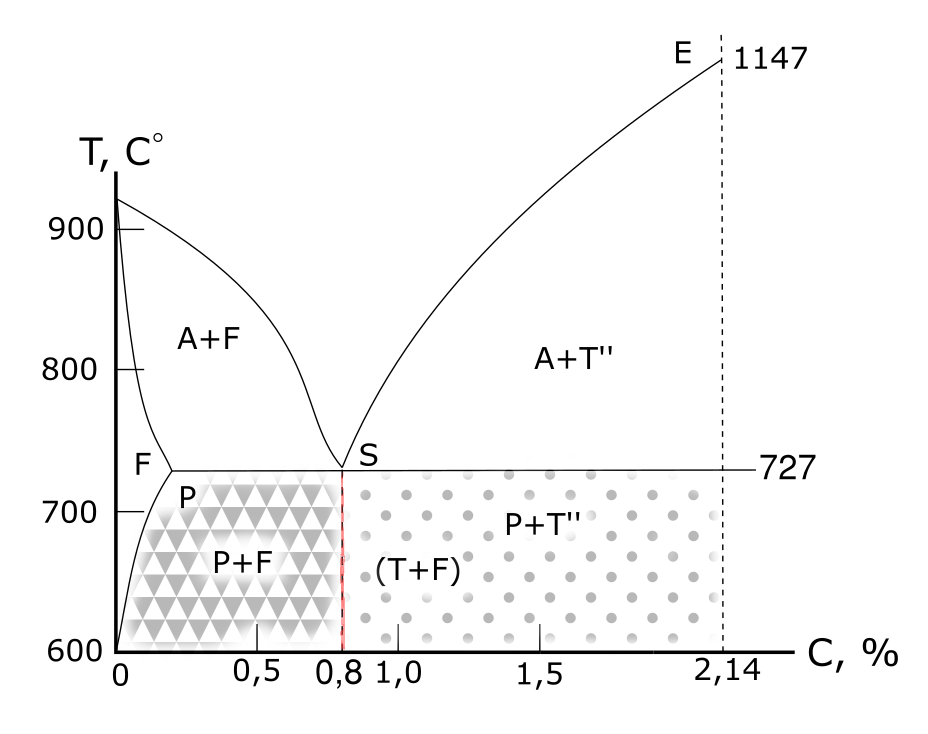

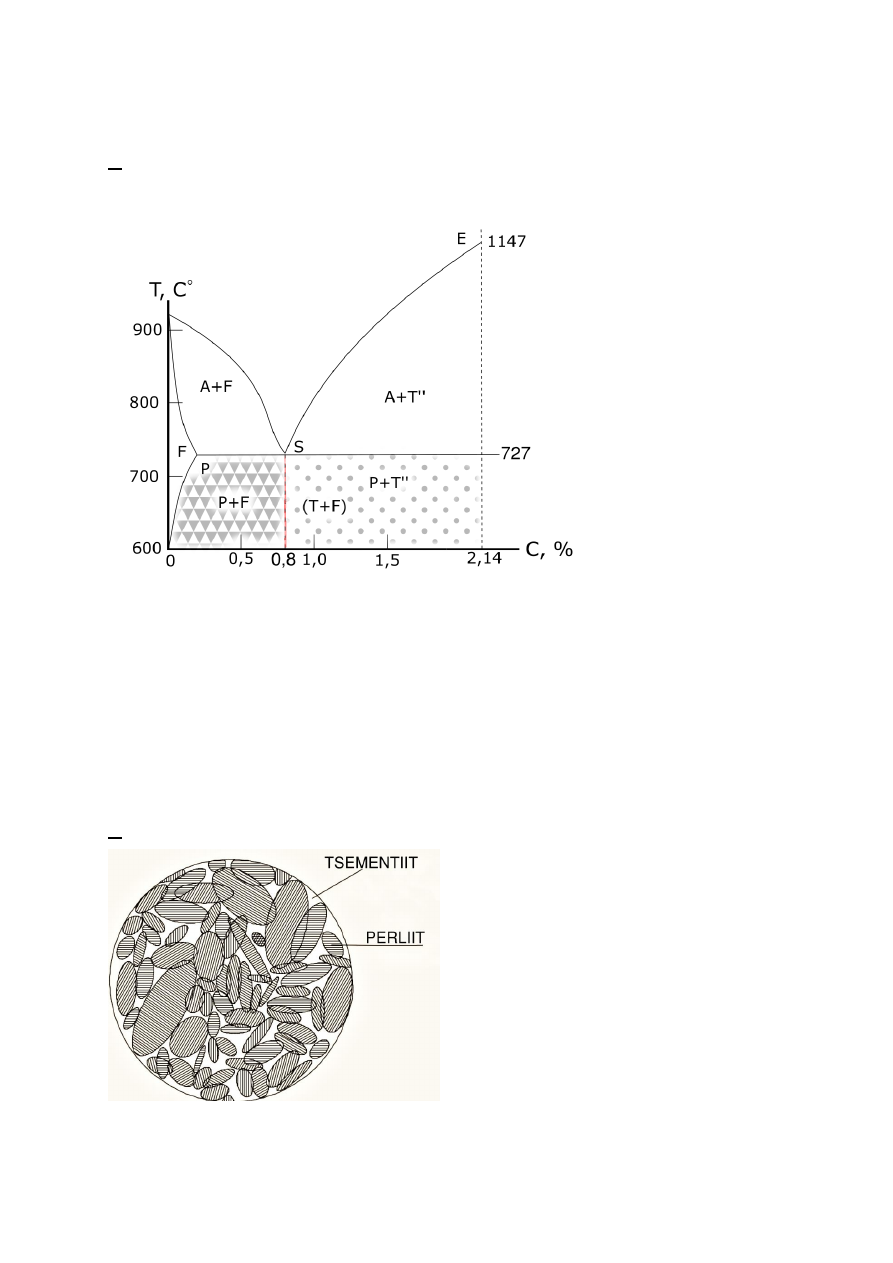

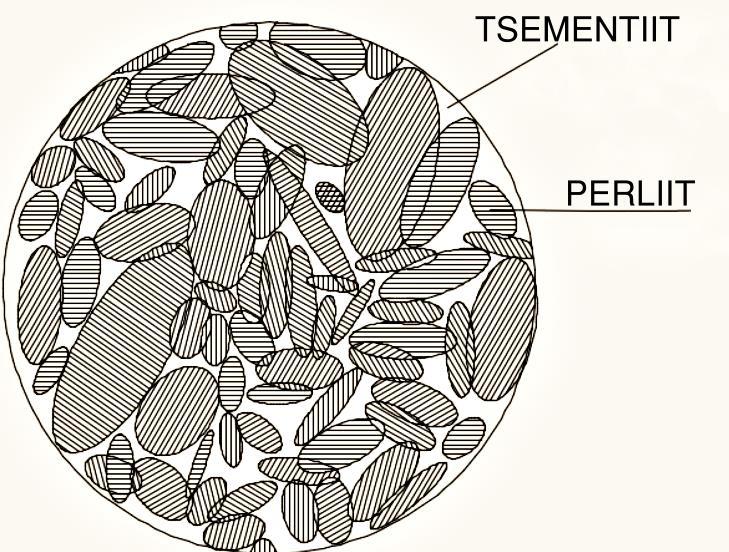

3 TERASED   1.   Joonis 1. Fe-Fe3C faasidiagrammi teraste osa. Terast, mis sisaldab 0,8% süsinikku, nimetatakse eutektoidseks, see on näidatud joonisel 1 punaka punktiirjoonena. Terased, mis sisaldavad süsinikku 0,02...0,8%,nimetatakse alaeutektoidseteks (joonisel 1 kolmnurkadega ala) ning teraseid, mis sisaldavad süsinikku 0,8...2,14% üleeutektoidseteks (joonisel 1 täpiline ala). 2.   Joonis 2. Terase struktuuriskeem 1,6% süsinikusisalduse juures.

4 Joonisel 2 näidatud struktuuri osad tekivad 727C° juures, tegemist on tsementiit ja perliit (tsementiidi ja ferriidi segu) faasiga. 0,8% juures on terase struktuuriskeem kompaktne ja see sisaldab ainult perliiti, 1,6% juures on terase struktuuriskeemis perliidi vahel ka tsementiit (struktuuriosad näidatud joonisel 2). Kasutusalaselt on tegemist tööriistaterasega.
3. Antud terase korral on võimalikud poolkarastus ehk kuumutus üle faasipiiri ning siis kiire jahutamine soolalahuses, vees või õlis. Kasutades kriitilist jahtumiskiirust saadakse martensiitstruktuur. Lisaks on võimalik ka madalnoolutus, kus kuumutatakse metalli allpool piiri üle ühe tunni ning siis lastakse tavalises õhus jahtuda. Temperatuur valitakse lähtuvalt soovitud kõvadusest/sitkusest. Tehes madalnoolutust muutub teras tugevamaks ja vastupidavamaks.
4. Tüüpiline termotöötlus antud terasele on poolkarastus + madalnoolutus. Lähtuvalt lõpptermotöötlusest on tegemist külmstantsiterasega, millest valmistatakse keeruka kujuga survetöötlustööriistu (nt tõmbesilmad, pressvormid).
5.   Süsinikteraste karastustemperatuuri valikul on aluseks FeFe3C faasidiagrammi teraste osa (joonis 1). Selle järgi võetakse üleeutektoidterastel (C > 0,8%) 30...50C° üle faasipiiri ehk üle 727C°, ehk antud terase optimaalne karastustemperatuur (poolkarastus) on ~757-777C°. Terase struktuur peale karastamist muutub tugevamaks ja kõvemaks ning samuti tõstetakse nii kulumiskindlust, tekib martensiitstruktuur.   HRC on 45.
6.
Antud teras saab noolutada madalnoolutuse viisil, temperatuuril 170-250C°. Noolutusmartensiit on väga kõva ja võrreldes karastatuga, sitkem. Peale madalanoolutust on terase kõvadus HRC 61-65.
7.   Antud terase kõvadus ja tugevus peale noolutamist on kõrge nind sitkus ja haprus samuti hea.

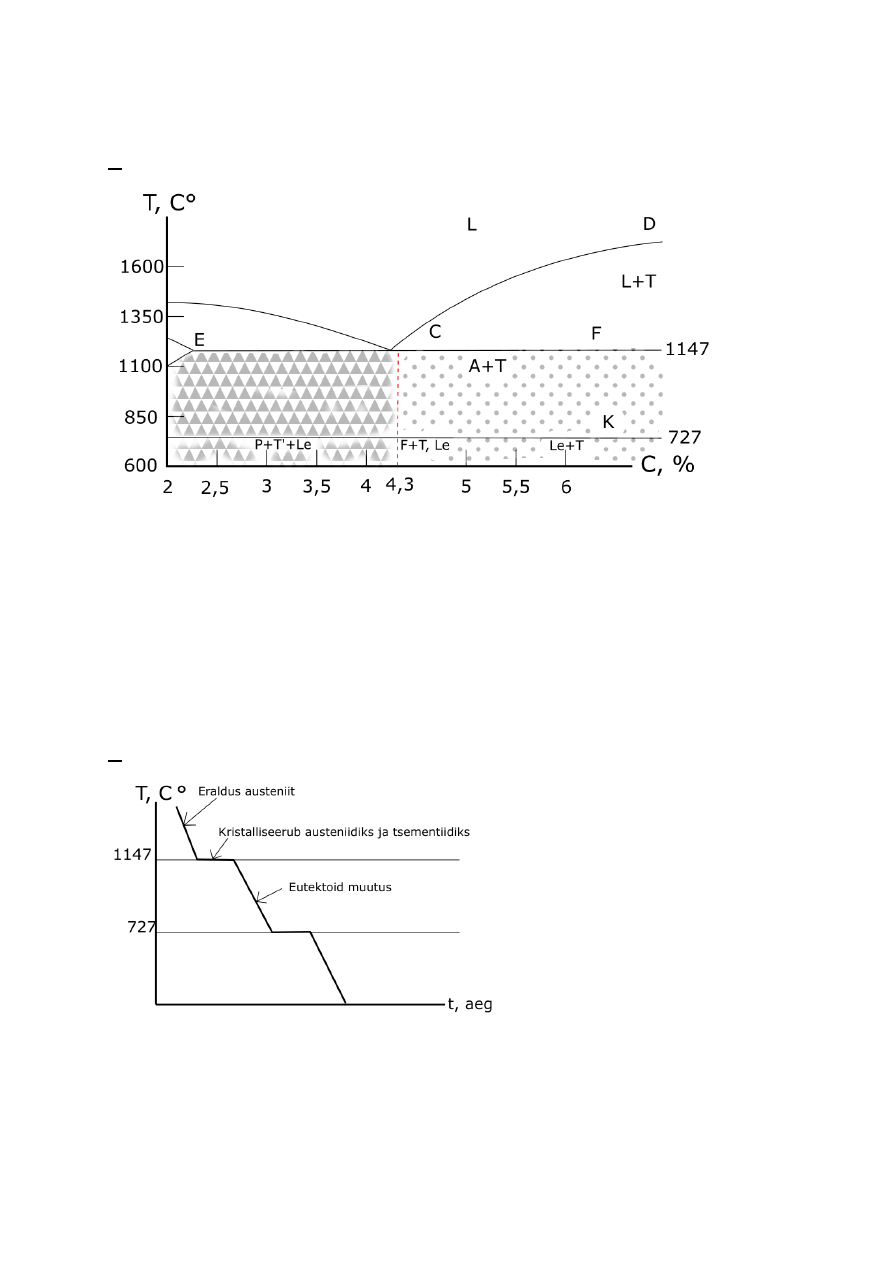

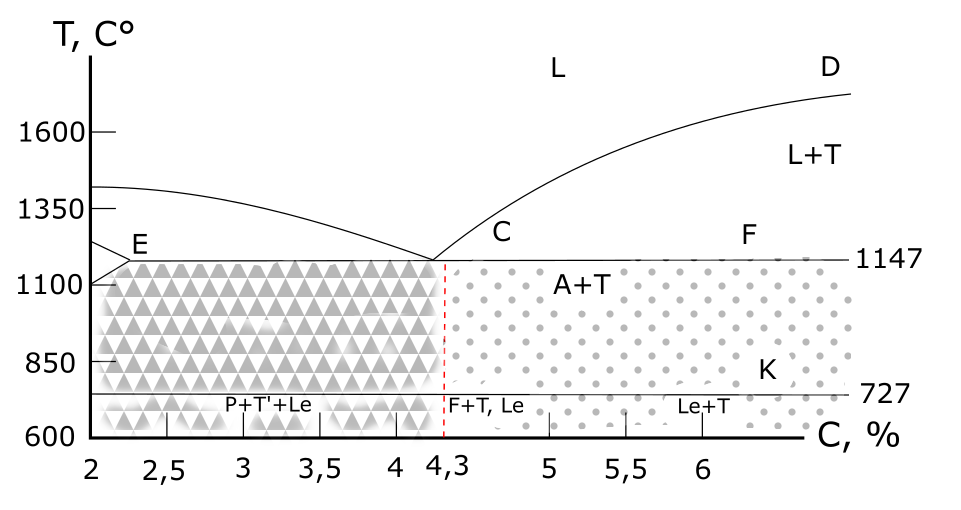

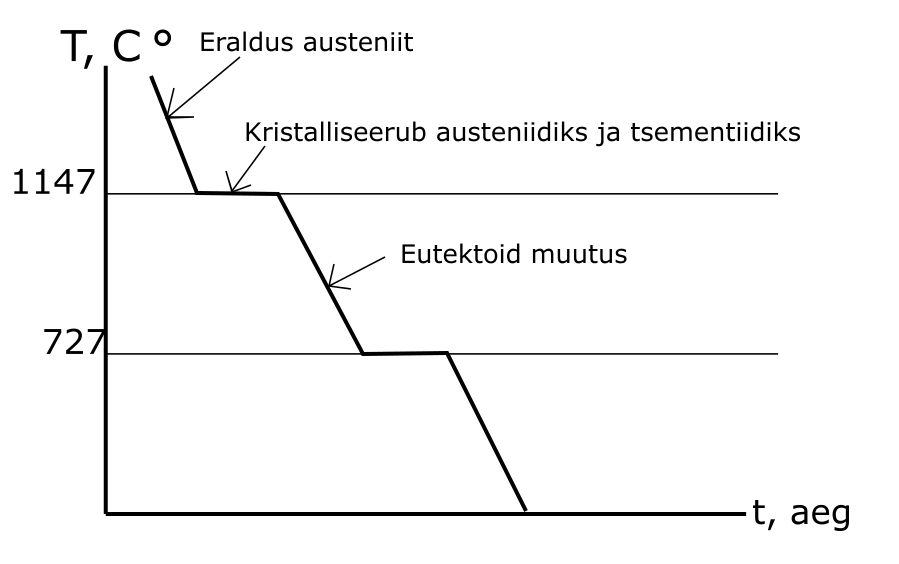

5 MALMID 8.   Joonis 3. Fe-Fe3C faasidiagrammi malmide osa.   Struktuurilt (faasidiagrammi järgi) jagunevad malmid eutektoidseteks süsinikusisaldusel 4,3% (näidatud joonisel 3 punase punktiirjoonega), vähem kui 4,3% süsinikusisaldusega malmid on alaeutektoidsed (näidatud joonisel 3 kolmnurkadega alal) ning rohkem kui 4,3% süsiniku sisaldavad malmid on üleeutektoidsed (näidatud joonisel 3 täpilisel alal). 9.   Joonis 4. Malmi jahtumiskõver.

6 10.   Lähtuvalt süsinikusisaldusest on tegemist valgemalmiga.   Eeltingimused selle malmi tekkeks on vähe lisandeid (nt räni) ning kiire jahutamine valuvormis. Valgemalmi struktuuris (eelkõige pinnakihis) on palju tsementiiti (peamiselt ledeburiidis). Eeldused grafiitmalmi ehk hallmalmi tekkeks on aeglane jahutamine ja räni olemasolu. Mida rohkem on malmis süsinikku ja räni, seda rohkem tekib struktuuri ka grafiiti. 11.   Kuna valgemalmi struktuuris on palju tsementiiti, siis on valgemalmist valandid suure kõvaduse tõttu raskesti lõiketöödeldavad. Ledeburiidi olemasolu valgemalmis teeb selle hapraks, mistõttu ei saa seda survega töödelda (valtsida, sepistada jne). Valgemalmi valatavus on väga hea tänu kahefaasilisele struktuurile.

7 Kasutatud kirjandus

Kulu P., Saarna M., Tarbe R., Kers J., Veinthal R., 2010. Materjaliõpetuse praktikumide ja
kodutööde juhendid. TTÜ Kirjastus.

Tehnomaterjalid õppematerjalid Moodles. 3. RAUASÜSINIKSULAMID; MALM,
METALLIDE EHITUS JA OMADUSED; 4. TERASE TERMOTÖÖTLUS.
