Mikrokontrollerite programmeerimine Assembleris (0)

TALLINNA TEHNIKAÜLIKOOL
Elektriajamite ja jõuelektroonika instituut









MIKROPROTSESSORTEHNIKA - PRAKTIKUM
Laboratoorne töö
Mikrokontrollerite  programmeerimine  Assembleris










Juhendaja :
Üliõpilased:







Ülesanne:
1)  Süüdata  esimene  valgusdiood  nupplüliti  1.  vajutusega  ning  kustutada  nupplüliti  2.
vajutusega.
2) Juhul kui hoida nupplülitit 1. all, siis peavad hakkama LED lambid reas üksteise järgi
süttima ja kustuma “ jooksev  tuli”. LED 1. süttib, põleb pool sekundit ja  kustub , LED 2.
süttib, põleb pool sekundit ja kustub ja  niimoodi  kõik 8 LED-i.

1)  Algoritm
Portide/registrite
määramine
mainloop
PORTA,2
0
PORTA,3
goto in
1
0
goto mainloop
goto out
out
in
LED0 välja
LED0 sisse
goto mainloop
goto mainloop

Seadme juhtprogrammi väljatrükk


list p=16f877a

; defineeritakse kontrolleri tüüp

include  "p16f877a.inc"  ;lisatakse kontrolleri infot sisaldav





;*.inc fail


org 0x00


;määrab kindlaks programmi algusvektori



bsf STATUS ,RP0

;valitakse mälupank nr 1 (00,10,01,11)

bcf STATUS,RP1

;TRIS register asub pangas1!

movlw b'00000000'
;tööregistrisse omistatakse binaararv
;00000000
movwf TRISD
;pordis D määratakse kõik viigud
; väljunditeks


movlw 0x06

;tööregistrisse antakse nr 6
movwf ADCON1
;PORTA seadistatakse digitaalsisendiks
;(00000110)

movlw b'11111111'
;tööregistrile omistatakse binaararv
;11111111
movwf TRISA
;pordis A määratakse kõik viigud
;sisenditeks


bcf STATUS,RP0

;Valime mälupanga 0

bcf STATUS,RP1

;PORTD asub pangas 0!

movlw .0


;tööregistrisse omistatakse 10nd nr 0

movwf PORTD

;PORTD väärtused sätitakse nulliks

mainloop
btfss PORTA,2
;Kontrollime PORTA2 väärtust, kui väärtus
;võrdub 1, siis minnakse PORTA,3
;kontrollima vastasel juhul liigutakse
;programmi in

goto in
btfss PORTA,3
;Kontrollime PORTA3 väärtust, kui väärtus
;võrdub 1, siis minnakse tagasi
;algusesse, vastasel juhul programmi out

goto out


goto mainloop

in

bsf PORTD,0

;LED0 lülitatakse sisse

goto mainloop

out

bcf PORTD,0

;LED0 lülitatakse välja

goto mainloop

end
1
2) Algoritm
Portide/ registrit
e määramine
mainloop
PORTA,2
1
0
goto out
goto blink
out
blink
LED0-7 välja
LED0 sisse
call  Delay
goto mainloop
Delay
LED0 välja
Delay1
LED…sisse
decfsz Pause,1=0
Delay2
…
decfsz Pause_tmp,1=0
goto mainloop

Seadme juhtprogrammi väljatrükk

list p=16f877a


;defineeritakse kontrolleri tüüp
include "p16f877a.inc"
;lisatakse kontrolleri infot
;sisaldav *.inc fail


Pause
equ 0x20

;pausile omistatakse mingi aadress
Pause_tmp
equ 0x21

;paus_temp’ile omistatakse mingi






;aadress

org 0x00
;määrab kindlaks programmi
;algusvektori


bsf STATUS,RP0
;valitakse mälupank nr 1
;(00,10,01,11)

bcf STATUS,RP1


;TRIS register asub pangas1!

movlw b'00000000'
;tööregistrisse omistatakse
;binaararv 00000000

movwf TRISD


;pordis D määratakse kõik viigud






;väljunditeks


movlw 0x06


;tööregistrisse antakse nr 6
movwf ADCON1
;PORTA seadistatakse
;digitaalsisendiks (00000110)

movlw b'11111111'
;tööregistrile omistatakse
;binaararv 11111111
movwf TRISA
;pordis A määratakse kõik viigud
;sisenditeks


bcf STATUS,RP0


;Valime mälupanga 0

bcf STATUS,RP1


;PORTD asub pangas 0!
movlw .0
;tööregistrisse omistatakse 10nd nr
;0

movwf PORTD


;PORTD väärtused sätitakse nulliks

mainloop
btfss PORTA,2
;Kontrollime viigu PORTA2 väärtust,
;kui PORTA2=1 mine alamprogrammi
;out
goto blink
;kui PORTA2=0, siis minnakse a.p.
;blink

goto out

out

bcf PORTD,0


;LED välja

bcf PORTD,1


;LED välja

bcf PORTD,2


;LED välja

bcf PORTD,3


;LED välja

bcf PORTD,4


;LED välja

bcf PORTD,5


;LED välja

bcf PORTD,6


;LED välja

bcf PORTD,7


;LED välja



goto mainloop

blink

bsf PORTD,0


;LED sisse

call Delay


;paus

bcf PORTD,0


;LED välja

call Delay


;paus


bsf PORTD,1


;LED sisse

call Delay


;paus

bcf PORTD,1


;LED välja

call Delay


;paus


bsf PORTD,2


;LED sisse

call Delay


;paus

bcf PORTD,2


;LED välja

call Delay


;paus


bsf PORTD,3


;LED sisse

call Delay


;paus

bcf PORTD,3


;LED välja

call Delay


;paus


bsf PORTD,4


;LED sisse

call Delay


;paus

bcf PORTD,4


;LED välja

call Delay


;paus


bsf PORTD,5


;LED sisse

call Delay


;paus

bcf PORTD,5


;LED välja

call Delay


;paus


bsf PORTD,6


;LED sisse

call Delay


;paus

bcf PORTD,6


;LED välja

call Delay


;paus


bsf PORTD,7


;LED sisse

call Delay


;paus

bcf PORTD,7


;LED välja

call Delay


;paus


goto mainloop

Alamprogramm viivituse tekitamiseks
Viivituse tekitamiseks läbitakse alamprogrammi Delay2 muutujas
Pause_tmp määratud arv kordi . Kogu tsüklit korratakse muutujas Delay
määratud arv kordi, (kui võimalik siis on soovitav kasutada viivituste
tekitamiseks riistvaralisi timereid).

Delay

movlw .50



movwf Pause

Delay1

movlw .500

movwf Pause_tmp
decfsz Pause,1
;pausi väärtust vähendatakse 1
;võrra, kui väärtus on 0, siis
;hüpatakse järgmisest käsust üle

goto Delay2

return



;väljutakse alamprogrammist Delay

Delay2


clrwdt



;valveloenduri nullimine

nop




; viivitus  no operation

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop

nop


decfsz Pause_tmp,1

goto Delay2

goto Delay1


end


Kokkuvõte:
Algoritmide  joonistel  ei  ole  programmi  lõpp  ühendatud  ühegi  elemendiga,  kuna  see  on
ainult  tinglik  lõpp  –  programm  ei  jõua  selleni  kunagi.  Antud  juhul  oli  viimases
programmis kasutatud natuke pikemat moodust, et LEDid „jooksma” saada, tegelikkuses
on  võimalik  see  kood  palju  lühemalt  ja  kompaktsemalt  koostada,  kuid  hetkel  puudub
teadmine kuidas kasutada Assembleris matemaatilisi funktsioone. Mõlemad programmid
töötavad  ja  vastavad  ülesande  püstitusele.  Programmeerimine  Assembleris  ei  ole
iseenesest keerukas, kui teada kõiki käske, siis on see nagu iga teine keelgi, küll aga on
sellega tülikas keerulisi lahendusi teha.
LISA:

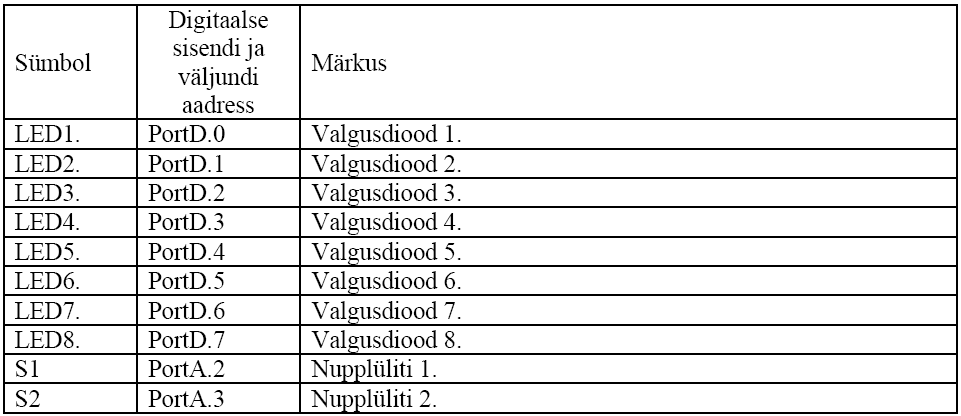

Tabel 1: Programmis kasutatavad mikrokontrolleri digitaalsisendid ja –väljundid.

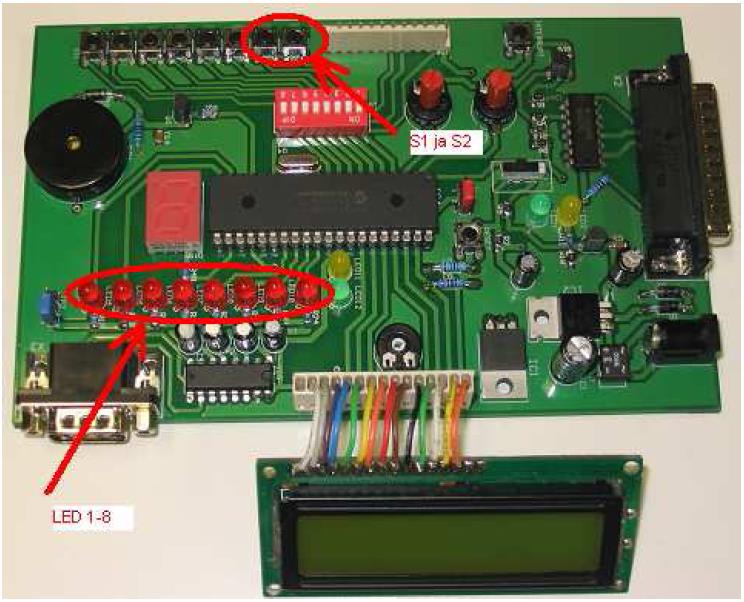

Joonis1. Mikrokontrolleri viikude asetus õppeplaadil.
