Kuullaager
Mihkel Liesment
Kuullaager
Kasutus
Asendada liughõõrdejõud
veerehõõrdejõuga
Lai kasutusala eriti
Click to edit Master text styles masinaehituses
Second level
Third level
Fourth level
Fifth level

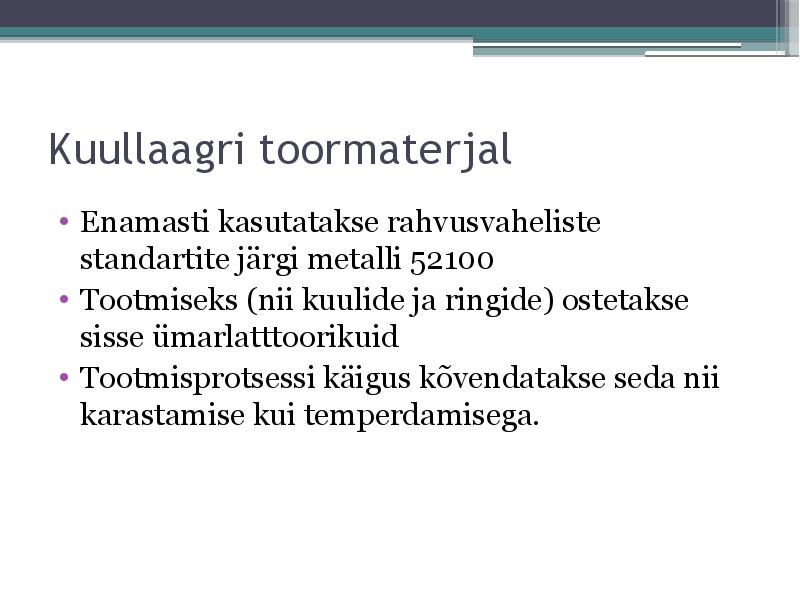

Kuullaagri toormaterjal
Enamasti kasutatakse rahvusvaheliste standartite järgi metalli 52100
Tootmiseks (nii kuulide ja ringide) ostetakse sisse ümarlatttoorikuid
Tootmisprotsessi käigus kõvendatakse seda nii karastamise kui temperdamisega.

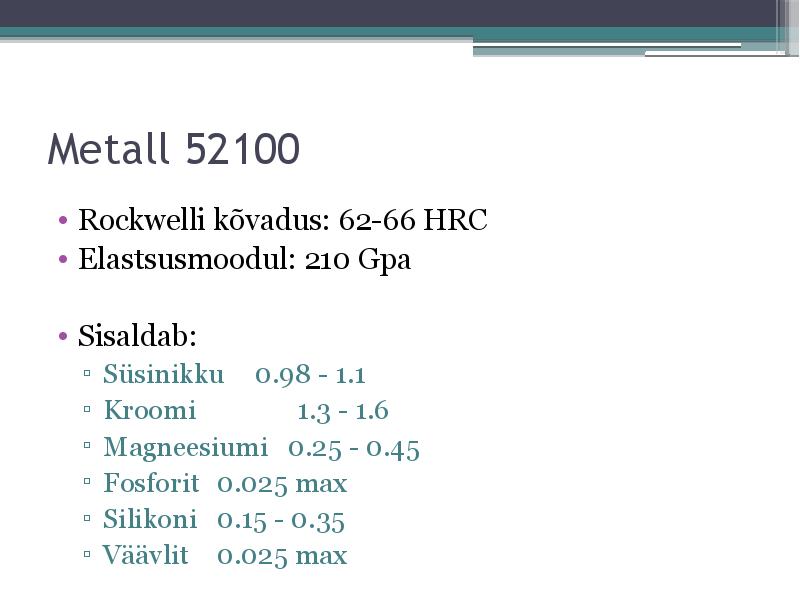

Metall 52100
Rockwelli kõvadus: 62-66 HRC
Elastsusmoodul: 210 Gpa
Sisaldab:
Süsinikku 0.98 - 1.1
Kroomi 1.3 - 1.6
Magneesiumi 0.25 - 0.45
Fosforit 0.025 max
Silikoni 0.15 - 0.35
Väävlit 0.025 max
Tootmine
Kuul Ringid
Metallvarbast lõigatakse sobiva Metall toorikust lõigatakse õige
pikkusega tükk suurusega ringid välja
See tükk surutakse suure stantsiga Töödeldakse õigesse suurusesse
kahe sfäärilise pinna vahele Surutakse kuulide jaoks rada sisse
Saadakse kera kujuline, kuid Poleeritakse siledaks
konarlik detail, mida poleeritakse Kõvendatakse
väga siledaks
Kõvendatakse karastamisega
Click to edit Master text styles
Tootmine täpsemalt(video)
Second level
Third level
Fourth level
Fifth level

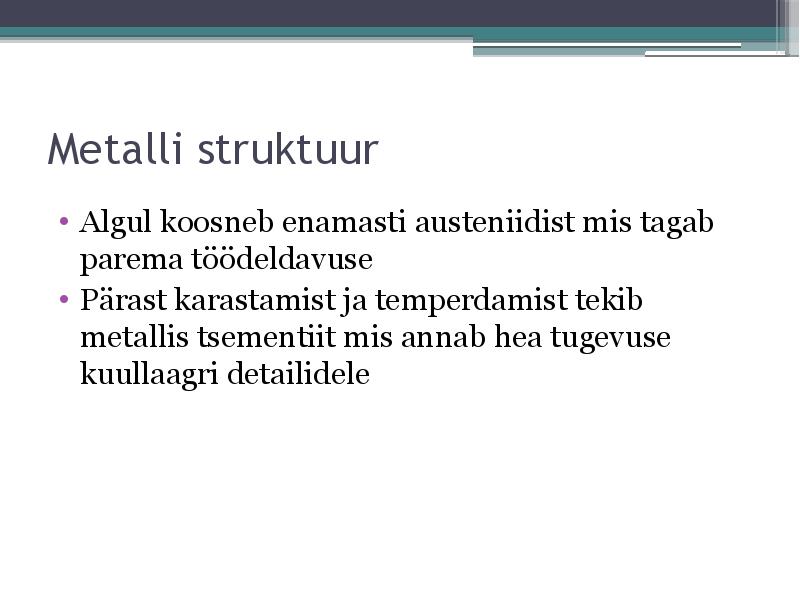

Metalli struktuur
Algul koosneb enamasti austeniidist mis tagab parema töödeldavuse
Pärast karastamist ja temperdamist tekib metallis tsementiit mis annab hea tugevuse
kuullaagri detailidele

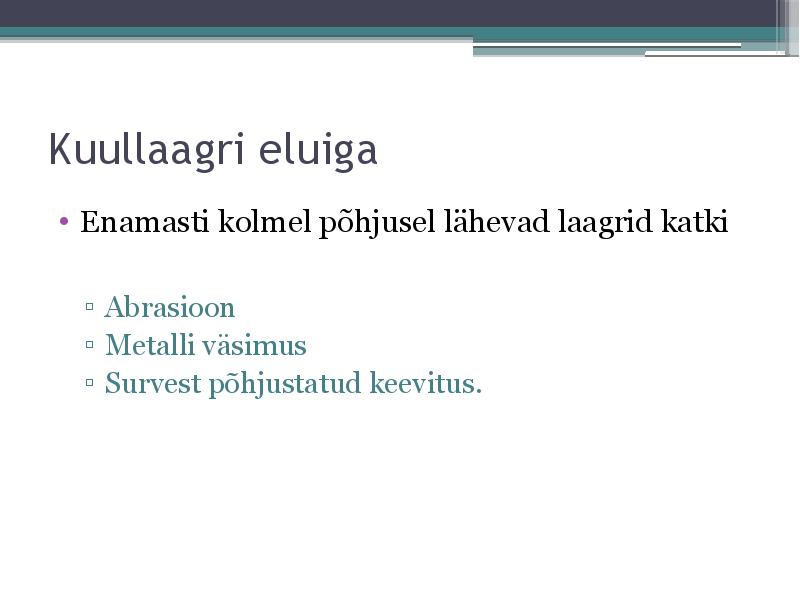

Kuullaagri eluiga
Enamasti kolmel põhjusel lähevad laagrid katki
Abrasioon
Metalli väsimus
Survest põhjustatud keevitus.

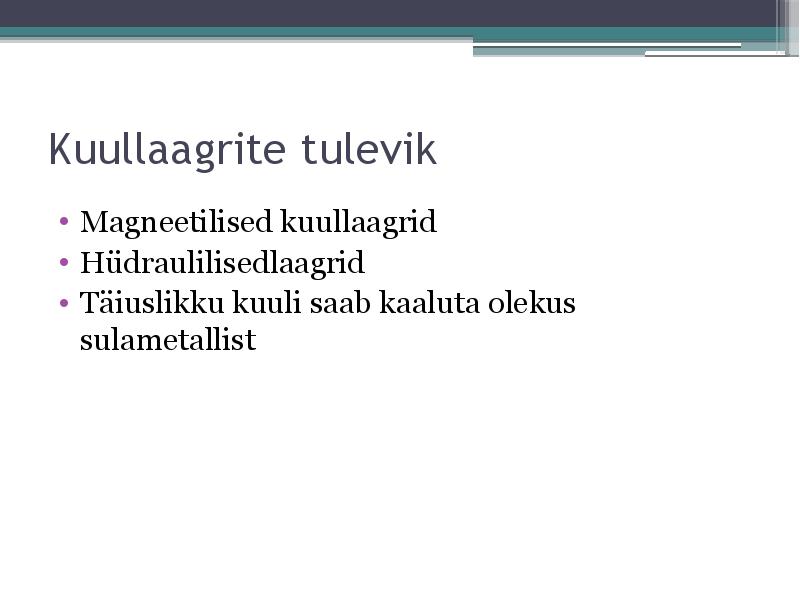

Kuullaagrite tulevik
Magneetilised kuullaagrid
Hüdraulilisedlaagrid
Täiuslikku kuuli saab kaaluta olekus sulametallist

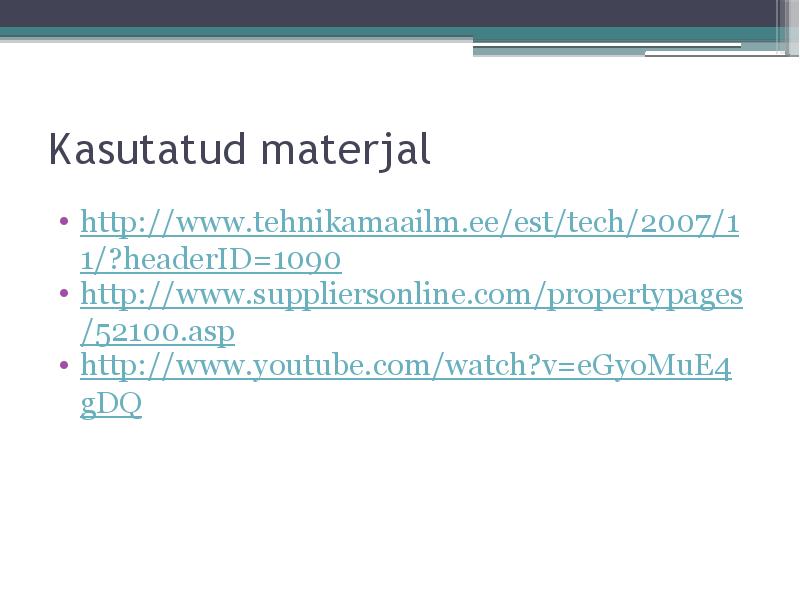

Kasutatud materjal
http://www.tehnikamaailm.ee/est/tech/2007/11/?headerID=1090
http://www.suppliersonline.com/propertypages/52100.asp
http://www.youtube.com/watch?v=eGyoMuE4gDQ
