Tööpingid ( slaidid ) (1)

Tööpingid
1

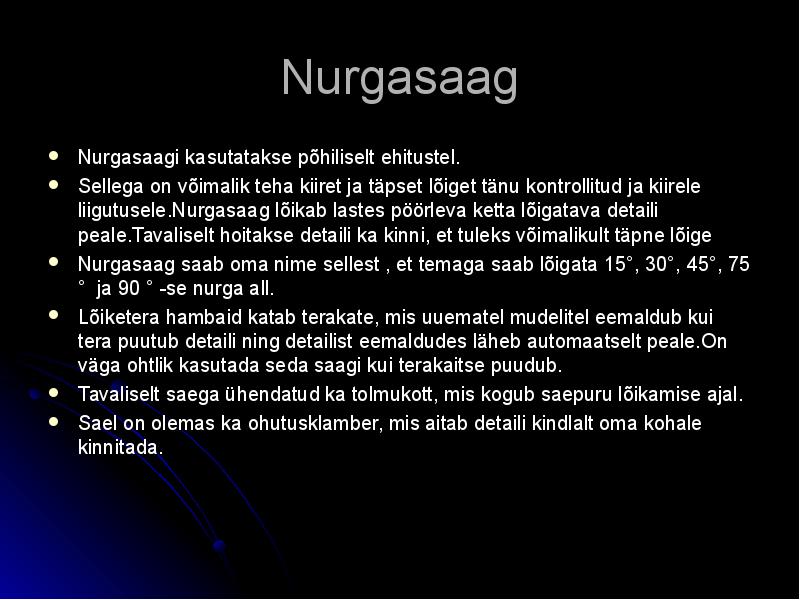

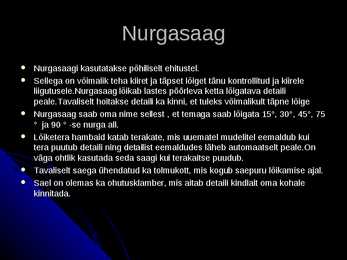

Nurgasaag
Nurgasaagi kasutatakse põhiliselt ehitustel.
Sellega on võimalik teha kiiret ja täpset lõiget tänu kontrollitud ja kiirele
liigutusele.Nurgasaag lõikab lastes pöörleva ketta lõigatava detaili
peale.Tavaliselt hoitakse detaili ka kinni, et tuleks võimalikult täpne lõige
Nurgasaag saab oma nime sellest , et temaga saab lõigata 15°, 30°, 45°, 75
° ja 90 ° -se nurga all.
Lõiketera hambaid katab terakate, mis uuematel mudelitel eemaldub kui
tera puutub detaili ning detailist eemaldudes läheb automaatselt peale.On
väga ohtlik kasutada seda saagi kui terakaitse puudub.
Tavaliselt saega ühendatud ka tolmukott, mis kogub saepuru lõikamise ajal.
Sael on olemas ka ohutusklamber, mis aitab detaili kindlalt oma kohale
kinnitada.
2

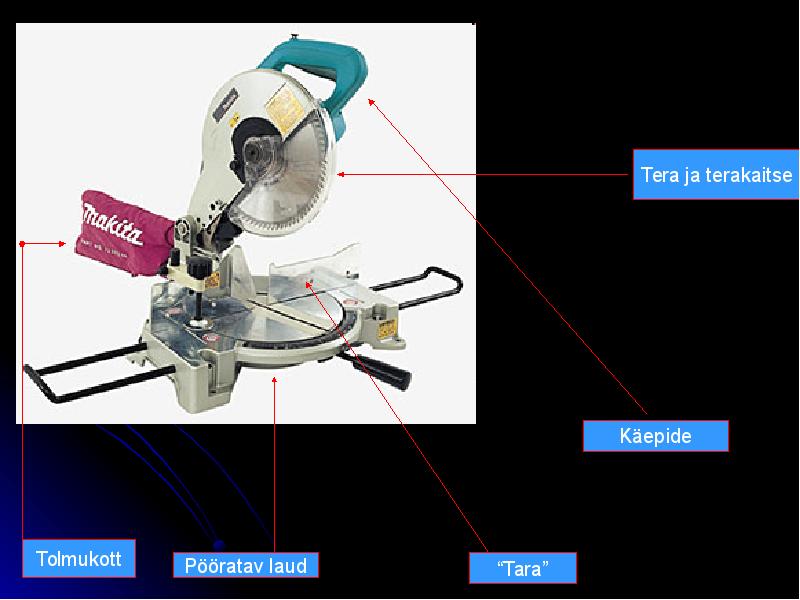

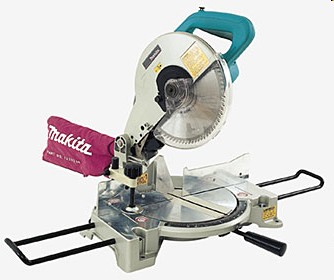

Tera ja terakaitse
Käepide
Tolmukott Pööratav laud "Tara" 3

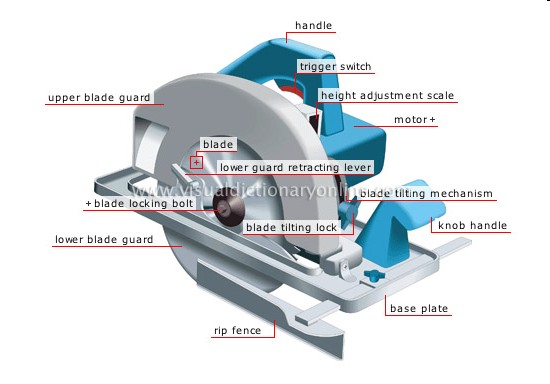

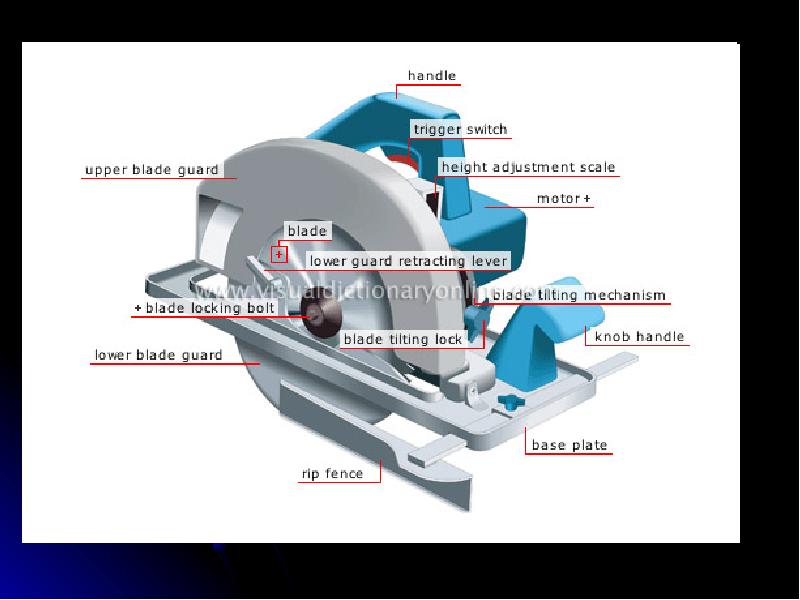

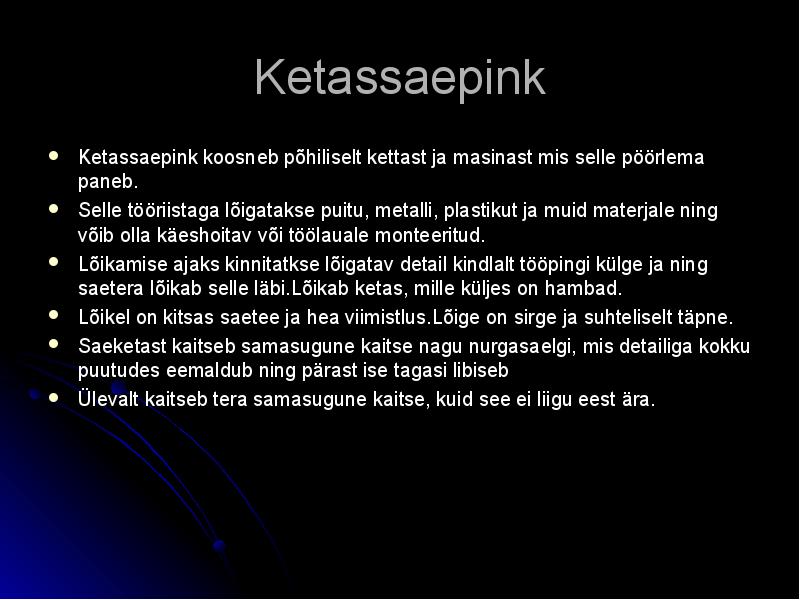

Ketassaepink
Ketassaepink koosneb põhiliselt kettast ja masinast mis selle pöörlema
paneb.
Selle tööriistaga lõigatakse puitu, metalli, plastikut ja muid materjale ning
võib olla käeshoitav või töölauale monteeritud.
Lõikamise ajaks kinnitatkse lõigatav detail kindlalt tööpingi külge ja ning
saetera lõikab selle läbi.Lõikab ketas, mille küljes on hambad.
Lõikel on kitsas saetee ja hea viimistlus.Lõige on sirge ja suhteliselt täpne.
Saeketast kaitseb samasugune kaitse nagu nurgasaelgi, mis detailiga kokku
puutudes eemaldub ning pärast ise tagasi libiseb
Ülevalt kaitseb tera samasugune kaitse, kuid see ei liigu eest ära.
4
5

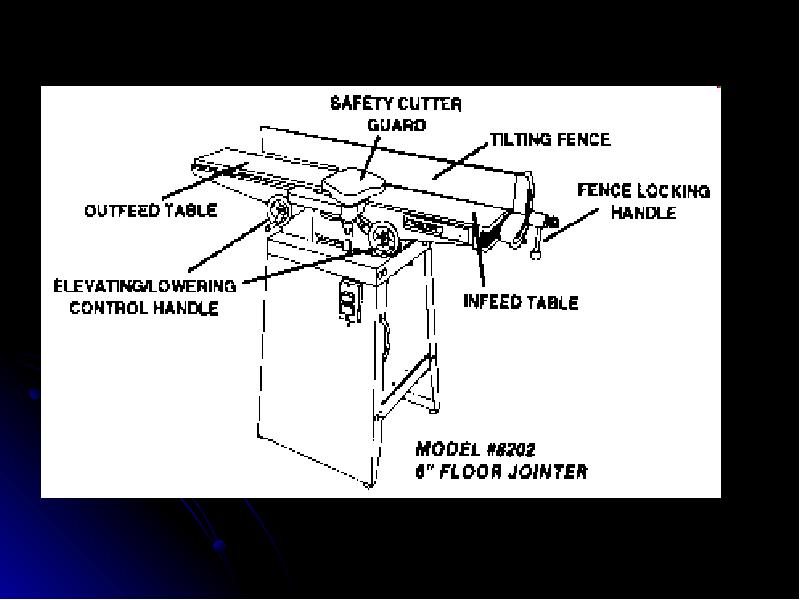

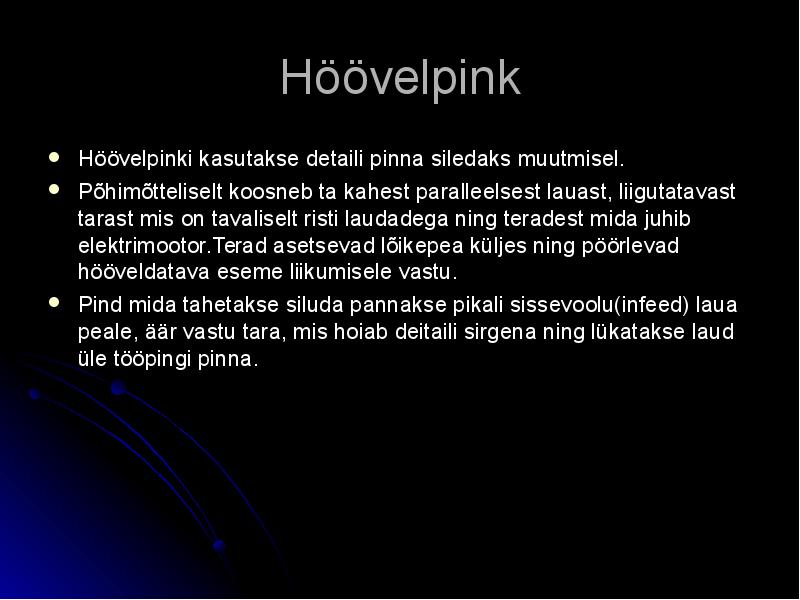

Höövelpink
Höövelpinki kasutakse detaili pinna siledaks muutmisel.
Põhimõtteliselt koosneb ta kahest paralleelsest lauast, liigutatavast
tarast mis on tavaliselt risti laudadega ning teradest mida juhib
elektrimootor.Terad asetsevad lõikepea küljes ning pöörlevad
hööveldatava eseme liikumisele vastu.
Pind mida tahetakse siluda pannakse pikali sissevoolu(infeed) laua
peale, äär vastu tara, mis hoiab deitaili sirgena ning lükatakse laud
üle tööpingi pinna.
6
7

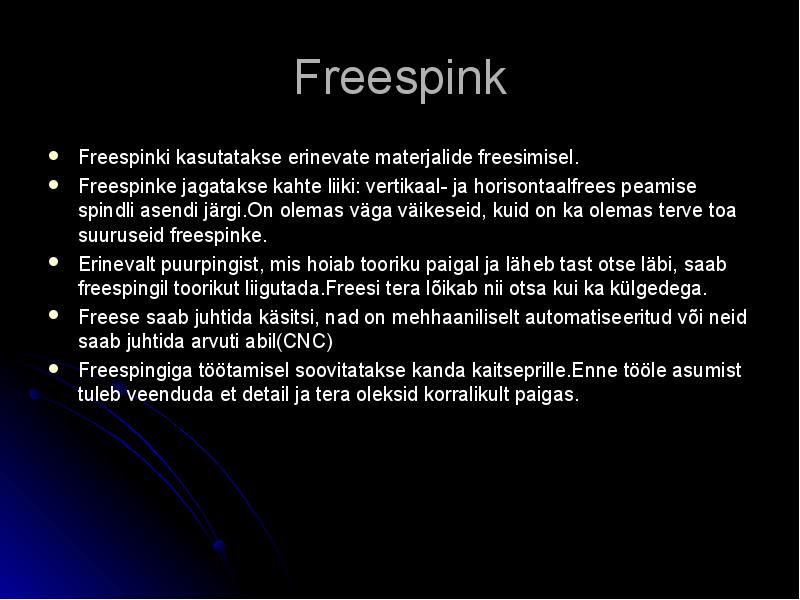

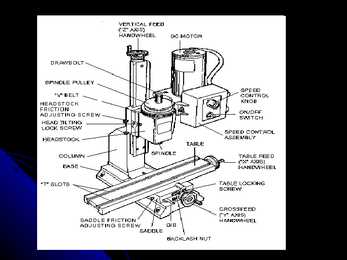

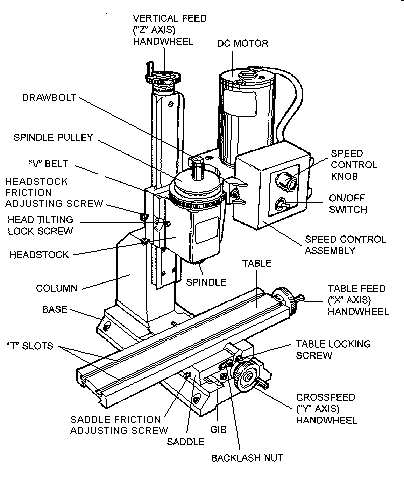

Freespink
Freespinki kasutatakse erinevate materjalide freesimisel.
Freespinke jagatakse kahte liiki: vertikaal- ja horisontaalfrees peamise
spindli asendi järgi.On olemas väga väikeseid, kuid on ka olemas terve toa
suuruseid freespinke.
Erinevalt puurpingist, mis hoiab tooriku paigal ja läheb tast otse läbi, saab
freespingil toorikut liigutada.Freesi tera lõikab nii otsa kui ka külgedega.
Freese saab juhtida käsitsi, nad on mehhaaniliselt automatiseeritud või neid
saab juhtida arvuti abil(CNC)
Freespingiga töötamisel soovitatakse kanda kaitseprille.Enne tööle asumist
tuleb veenduda et detail ja tera oleksid korralikult paigas.
8
9

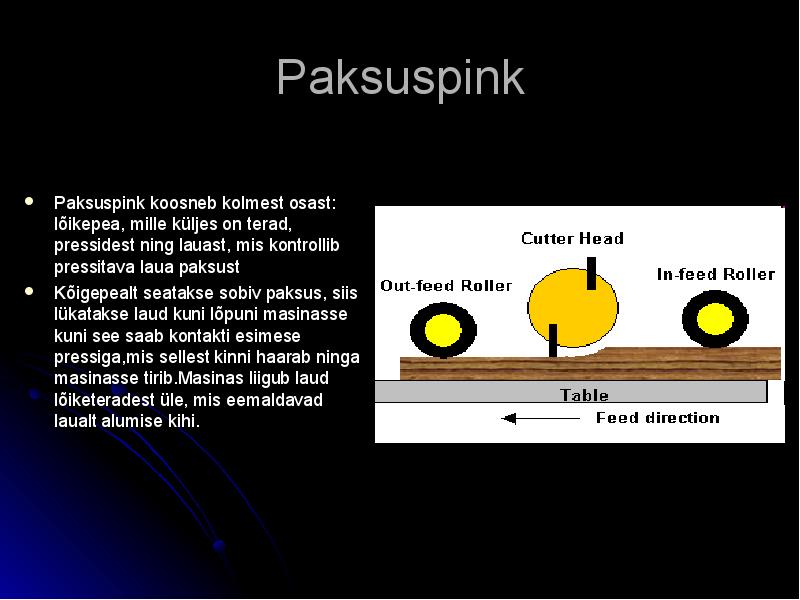

Paksuspink
Paksuspink koosneb kolmest osast:
lõikepea, mille küljes on terad,
pressidest ning lauast, mis kontrollib
pressitava laua paksust
Kõigepealt seatakse sobiv paksus, siis
lükatakse laud kuni lõpuni masinasse
kuni see saab kontakti esimese
pressiga,mis sellest kinni haarab ninga
masinasse tirib.Masinas liigub laud
lõiketeradest üle, mis eemaldavad
laualt alumise kihi.
10

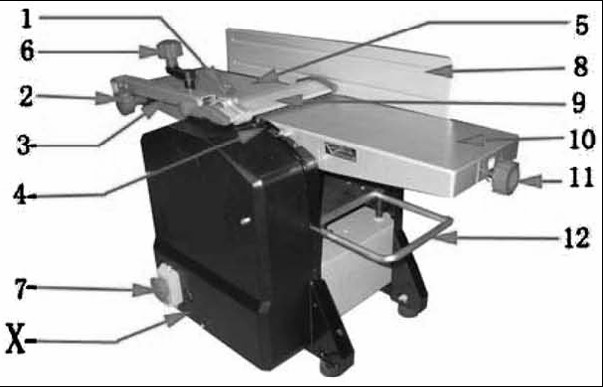

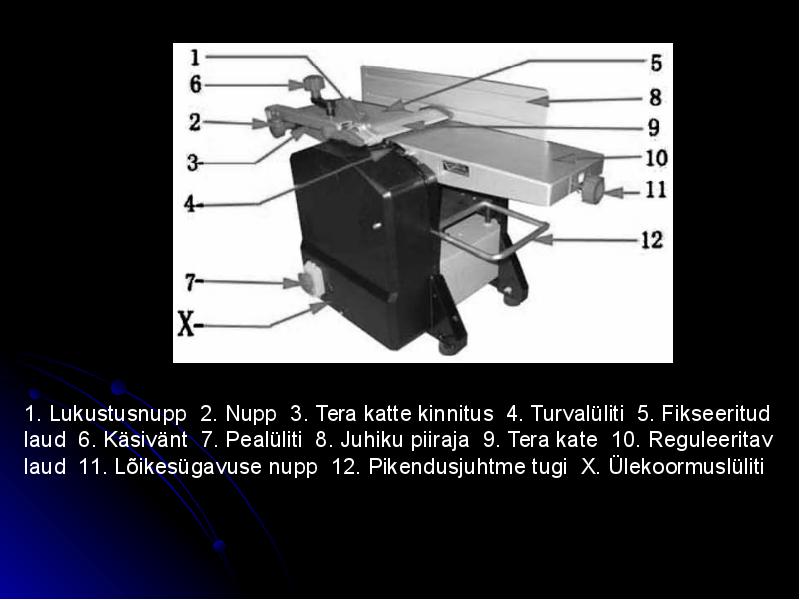

1. Lukustusnupp 2. Nupp 3. Tera katte kinnitus 4. Turvalüliti 5. Fikseeritud
laud 6. Käsivänt 7. Pealüliti 8. Juhiku piiraja 9. Tera kate 10. Reguleeritav
laud 11. Lõikesügavuse nupp 12. Pikendusjuhtme tugi X. Ülekoormuslüliti
11
