Füüsika laboratoorne töö nr 4
Vooluallika kasutegur
Õppeaines: FÜÜSIKA II
Mehaanikateaduskond
Õpperühm:
Kontrollis :
Tallinn 2010

Töö eesmärk
Vooluallika kasuliku võimsuse ja kasuteguri määramine sõltuvalt voolutugevusest ning välis- ja sisetakistuse suhtest.

Töövahendid
Toiteallikas, voltmeeter , ampermeeter ja reostaadid .

Töö teoreetilised alused
Igat vooluringi võib vaadata koosnevana kolmest osast: vooluallikast, ühendusjuhtmetest ja tarbijast (koormusest). Voolutugevus on vastavalt Ohmi seadusele määratud elektrimotoorjõu ja vooluringi kogutakistusega. Kuna ühendusjuhtmed valitakse tavaliselt nii, et nende takistus on tühiselt väike, võrreldes teiste vooluringi elementide takistusega, siis võib edaspidi neid mitte arvestada, lugedes nende takistuse võrdseks nulliga.
Seega on voolutugevus leitav valemist :
kus R on vooluahela välistakistus, siin tarbija takistus ja r on vooluallika sisetakistus .
Elektromotoorjõu definitsioonist on teada, et laengu q läbiviimisel kogu vooluringist tehakse töö
Järelikult vooluallika koguvõimsus
Samal ajal tarbijal eraldunud võimsus ehk nn kasulik võimsus
(1)
Tarbijal on eralduv võimsus maksimaalne kui tarbija takistus R ja vooluallika sisetakistus r on võrdsed.
Kasutegur, s.o kasuliku ja koguvõimsuse suhe, on leitav valemiga
(2)
Valemite (1) ja (2) analüüs näitab, et nii kasutegur kui ka kasulik võimsus on suuremad sellel vooluallikal, mille sisetakistus on väiksem.

Töö käik

Protokollime mõõteriistad.

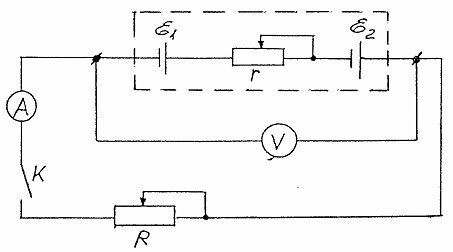

Tutvume allpool joonisel toodud skeemiga . Punktiiriga piiratud kast kujutab endast uuritavat vooluallikat.
4

Lüliti K avatud olekus registreerige voltmeetri näit, mis on sel juhul ligikaudu võrdne voolualiika elektromotoorjõuga.
ε=8,95 V

Sulgeme lüliti K ning reguleerime reostaadi r abil lühisvoolu tugevuse ahelas juhendaja poolt antud väärtustele. Edasises katusekäigus aga jätame reostaadi r väärtuse muutumatuks

Vähendame reostaadi R abil voolutugevust ahelas 10mA kaupa kuni 10mA’ni, registreerides iga kord volt- ja ampermeetri näidud. Tulemused kanname tabelisse vastavatesse veergudesse.
Täidame tabeli ülejäänud osa kasutades eespool toodud valemeid.
Seejuures:
Tabel 1
Jrk. Nr
I
mA
U
V
N1
mW
η
%
ε – U
V
r
Ω
R
Ω
R/r
1.
100,2
0,641
64,23
7,16%
8,309
82,92
6,40
0,08
2.
91,0
1,41
128,31
15,75%
7,54
82,86
15,49
0,19
3.
80,6
2,26
182,16
25,25%
6,69
83,0
28,04
0,34
4.
70,3
3,13
220,04
34,97%
5,82
82,79
44,52
0,54
5.
60,3
3,95
239,19
44,13%
5
82,92
65,51
0,79
6.
50,1
4,79
239,98
53,52%
4,16
83,03
95,61
1,15
7.
40,8
5,56
226,85
62,12%
3,39
83,09
136,27
1,64
8.
30,0
6,45
193,5
72,07%
2,5
83,33
215
2,58
9.
20,3
7,26
147,38
81,12%
1,69
83,25
357,64
4,30
10.
10,0
8,12
81,2
90,73%
0,83
83
812
9,78

Vastavale tabeli andmetele joonestame graafikud N1=f(I) ja η=f(I) ühisele väljale (I-telg on ühine).

Leiame graafikute järgi, millise voolu I väärtuse juures on kasulik võimsus N1 maksimaalne, kasutegur η=50% ja R/r=1.
