Reversiivne parallel ladimisega nihkeregister T triggerite baasil (0)

Sarnased õppematerjalid

2

pdf

Reverssiivse nihkeregistri loogikaskeem paralleellaadimisega nihkeregistri loogikaskeem JK trigerite baasil.

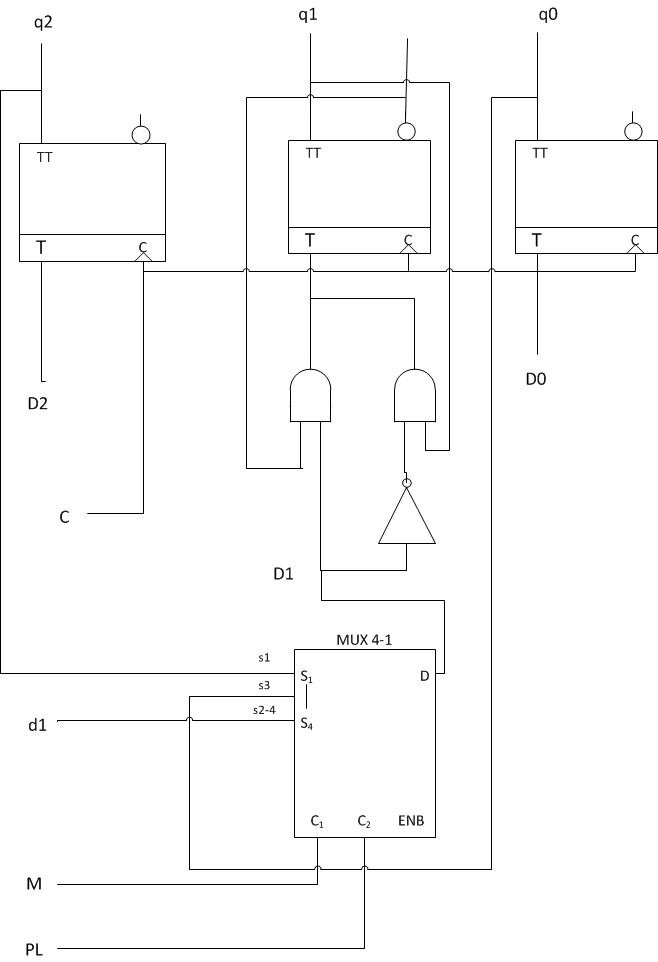

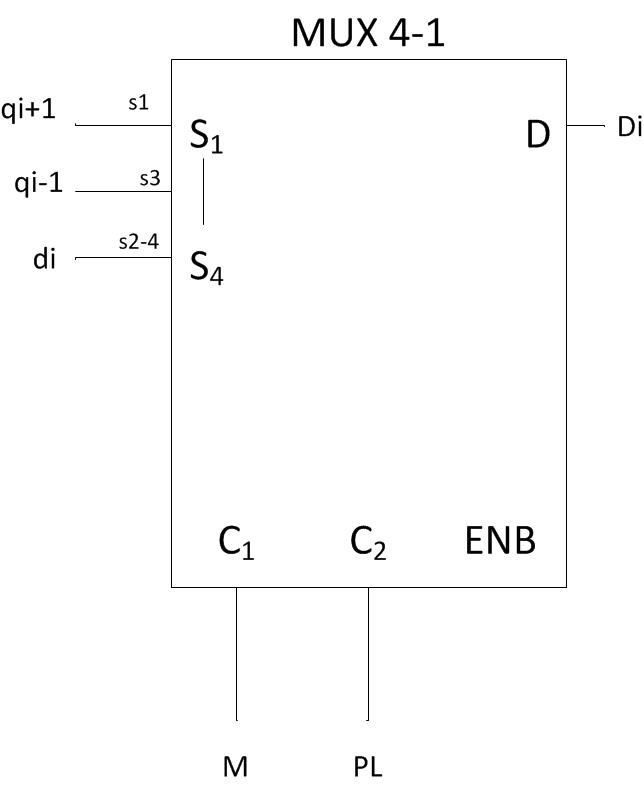

Tallinna Tehnikaülikool INFOTEHNOLOOGIA TEADUSKOND Arvutitehnika instituut Kontrolltöö aines ,,Arvutid I" Tallinn 2012 Reverssiivse nihkeregistri loogikaskeem paralleellaadimisega nihkeregistri loogikaskeem JK trigerite baasil. Kui M=1, on nihe paremale, kui M=0, on nihe vasakule. Kui PL=1, toimub parallleellaadimine välisest sisendist (Di) qi+1 qi qi-1 TT TT TT R C JK R C JK R C JK R C JKi+1 JKi JKi-1

Arvutid i

2

doc

I Kt nihkeregistri skeem

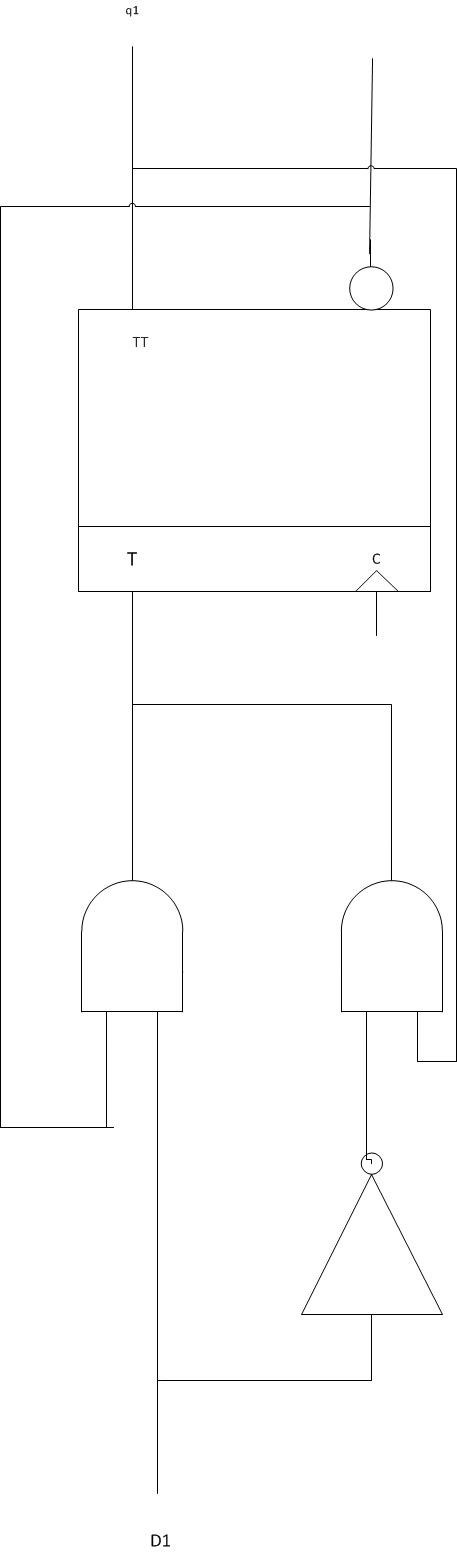

Tallinna Tehnikaülikool INFOTEHNOLOOGIA TEADUSKOND Arvutitehnika instituut Kontrolltöö aines ,,Arvutid I" x Tallinn 2012 Ülesanne Koostage reverssiivse paralleel laadimisega vasakule nihutava nihkeregistri loogikaskeem T trigerite baasil. Lahendus Reversiivne vasakule nihutav ­ kui M=1 nihutab vasakule. Paralleel laadimisega ­ kui PL=1 siis Di=>qi, kus Di on algväärtus

Arvutid i

5

doc

Elektriajamite juhtimine labor_13

TALLINNA POLÜTEHNIKUM Laboratoorne töö aines: Elektriajamite juhtimine Töö: 13 Õpilase ees- ja perekonnanimi: Õpperühm: Töö tehtud: Aruanne esitatud: Töörühm: Hinne: Õppejõud: Töö nimetus: Metallilõikepingi ettenihkeajami juhtimine programmeeritava loogikakontrolleri abil II Töö objekti andmed: Kasutatud riistad: 1. Programmeeritav loogikakontroller 1. Programmeeritav loogikakontroller TSX TSX 1720 1720 2. Terminal TSX T317 3. Nuppjaam -2tk 4. Lõpplüliti 5. Induktiivandur 6. Asünkroonmootor

Elektriajamite juhtimine

8

docx

Vasakule nihutava paralleel laadimidega nihkeregistri loogikaskeem JK trigerite baasil.

Tallinna Tehnikaülikool Arvutid I KAUGÕPE 1.kodutöö Jelizaveta Vavilkina Mat.nr. 124226 Rühm: IASB Ülesanne: Koostada vasakule nihutava paralleel laadimidega nihkeregistri loogikaskeem JK trigerite baasil. Esmane skeem näeb välja: Funktsiooni sõltuvus: J(i)=f(PL, di, qi-1, Ki ) Tõeväärtustabel J(i) väärus sõltub q(i) nihest ja K(i) väärtusest Karnaugh kaart vastavalt tõeväärtustabelile: J(i) = PL q(i-1) K(i) + PL d(i) q(i-1) + PL d(i) q(i) q(i-1) + + PL d(i) q(i) + PL q(i) q(i-1) + PL q(i) q(i-1) K(i) = = PL q(i-1) ( K(i) + d(i) + q(i) ) + PL q(i) (d(i) + K(i) + q(i-1) ) Skeem vastavalt valemile:

Arvutid
