50 punkti
Autor soovib selle materjali allalaadimise eest saada 50 punkti.
~ 30 lehte
Lehekülgede arv dokumendis
2013-02-25
Kuupäev, millal dokument üles laeti
56 laadimist
Kokku alla laetud
1 arvamus
Teiste kasutajate poolt lisatud kommentaarid
Kriss20
Õppematerjali autor

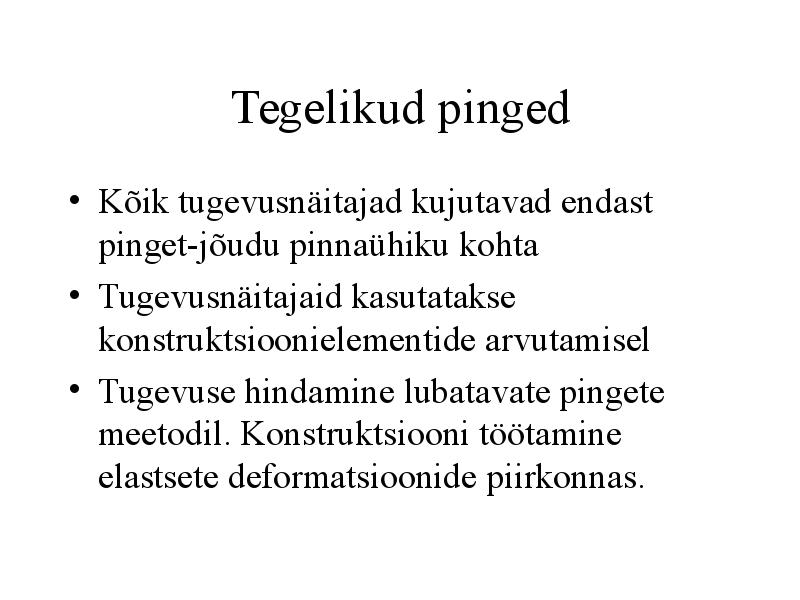

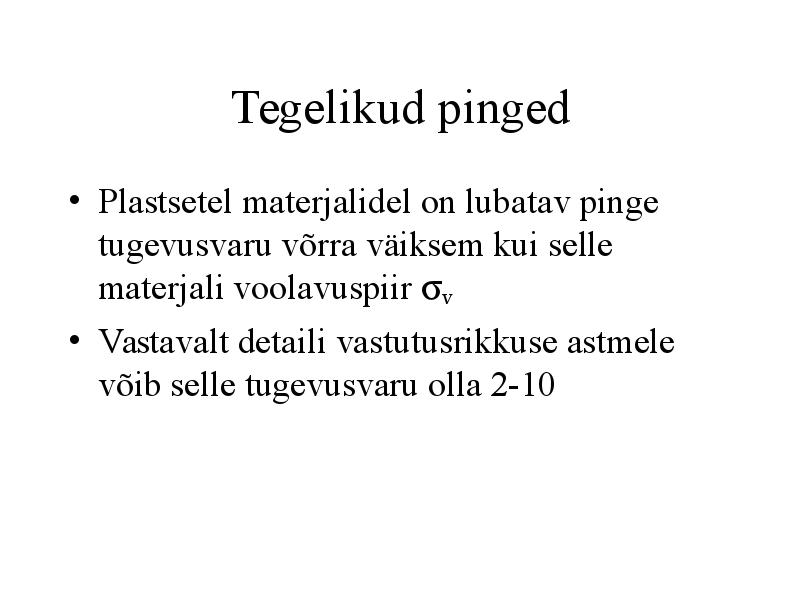

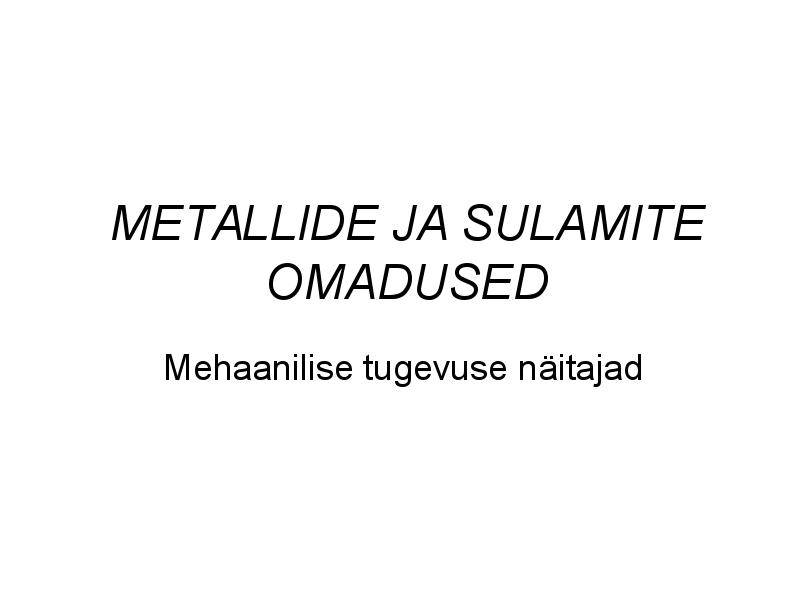

Tallinna Tehnikaülikool Materjalitehnika Instituut Üliõpilane: Teostatud: Õpperuhm: Kaitstud: Töö nr: 1 OT allkiri Metallide mehaanilised omadused Töö eesmärk: Tutvudametallmaterjalide Töövahendid: Brinelli,Rockwelli ja katsetamisega tõmbele,löökpaindele.Tutvuda Vickersi masin.Löökpendel.Teimid. metallmaterjalide kõvaduse määramismeetoditega. Tõmbeteim Materjalide põhilised mehaanilise tugevuse näitajad tõmbel määratakse katselisel teel koostatud toimiva jõu ja absoluutse pikenemise ja pinge ning suhtleise pikenemise vahelise diagrammi põhjal.Määratakse järgmised tugevus-ja

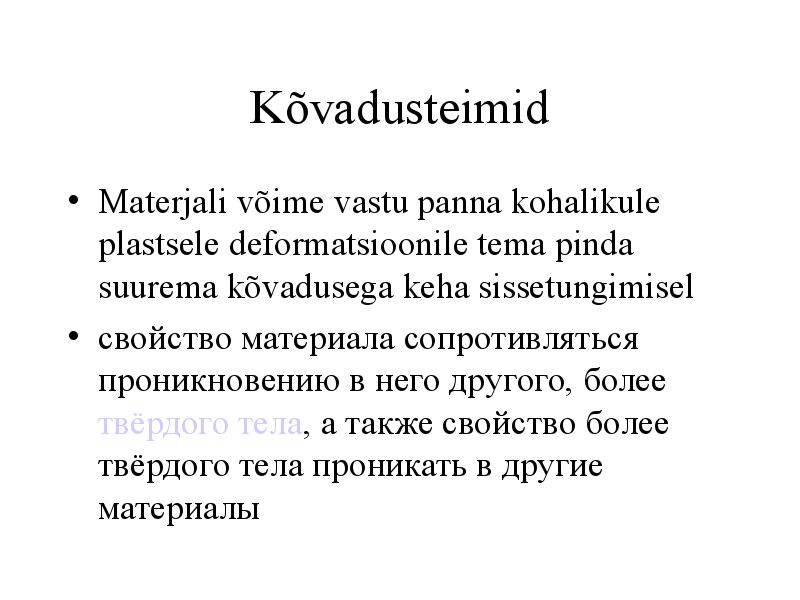

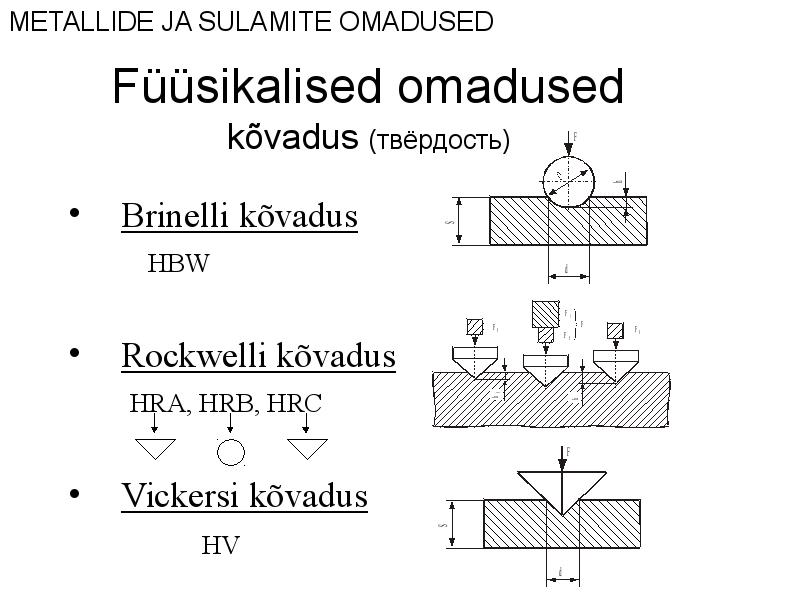

Tallinna Tehnikaülikool Mehaanikateaduskond Materjalitehnika instituut Materjalide mehaanilised omadused. Kõvadus. Aruanne MATB11 Juhendaja Liina Lind Tallinn 2011 Töö eesmärgid · Tutvuda põhiliste kõvaduse määramise meetoditega (Brinelli, Rockwell ja Vickers) · Valida sobiv meetod kõvaduse määramiseks erinevatele materjalidele. · Võrrelda katsetatud materjalide kõvadust.

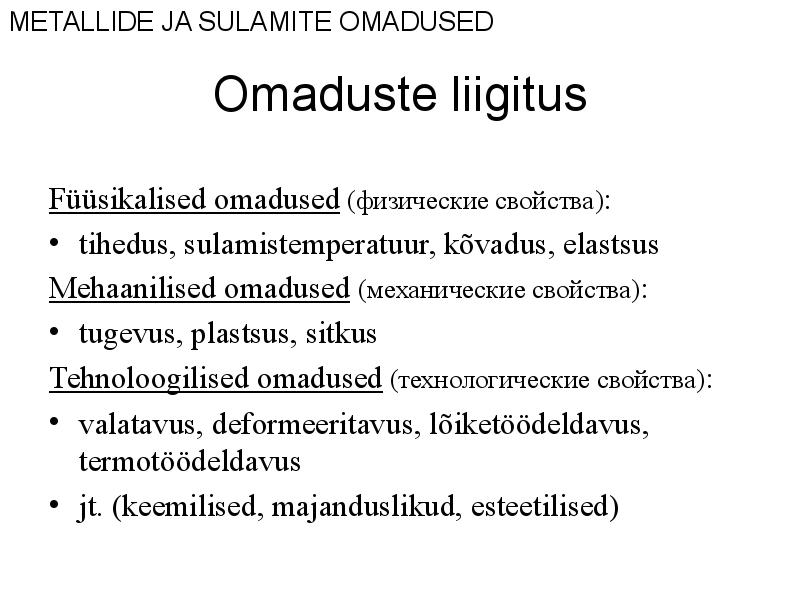

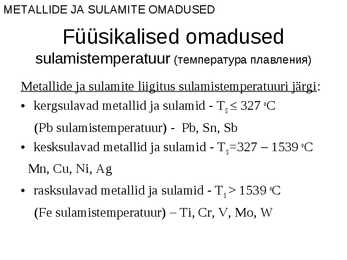

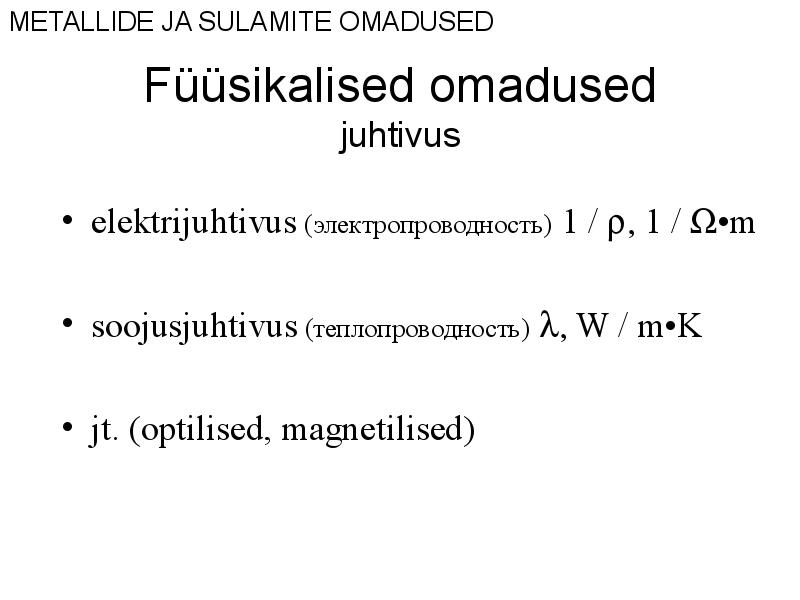

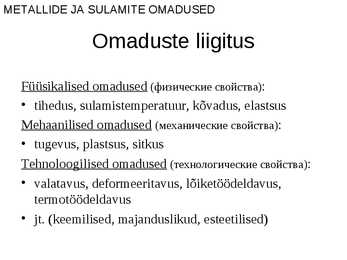

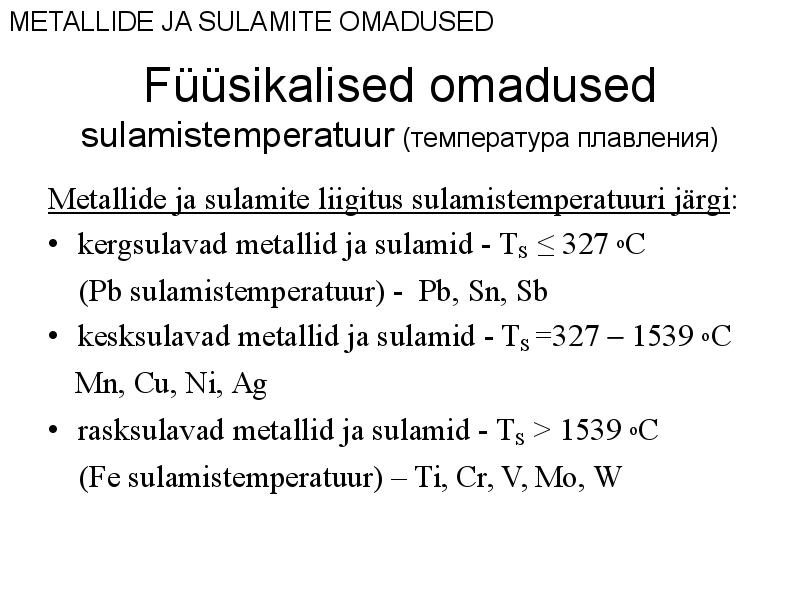

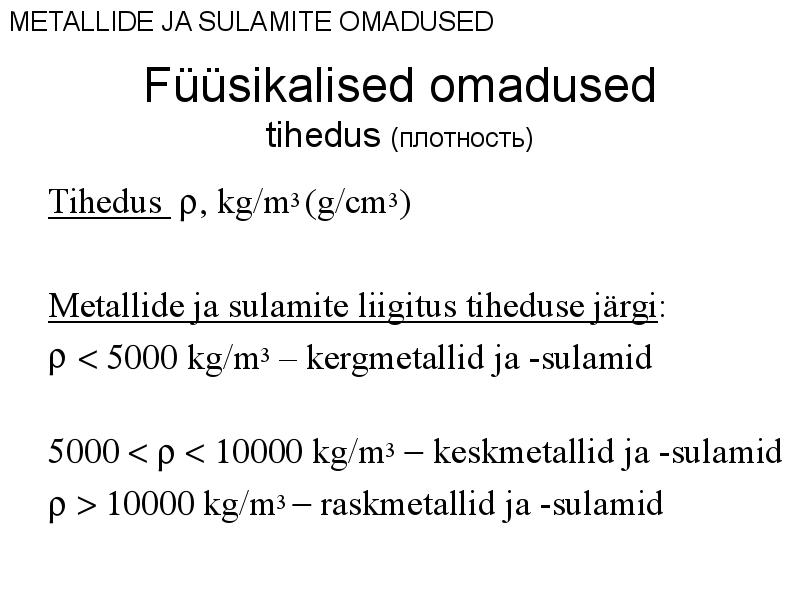

Tallinna Tehnikaülikool 2014/2015 õ.a Materjalitehnika instituut Materjaliõpetuse õppetool Stenogramm aines tehnomaterjalid Üliõpilane: Üliõpilaskood: Rühm: Materjalide füüsikalised ja mehaanilised omadused Metallide ja sulamite liigitus tiheduse järgi: ρ< 5000 kg/m3 – kergmetallid ja –sulamid; 5000 < ρ < 10000 kg/m3 - keskmetallid ja –sulamid; ρ > 10000 kg/m3 - raskmetallid ja -sulamid. Metallide ja sulamite liigitus sulamistemperatuuri järgi: kergsulavad metallid ja sulamid - TS ≤327°C (Pb sulamistemperatuur) - Pb, Sn, Sb; kesksulavad metallid ja sulamid - TS =327-1539°C - Mn, Cu, Ni, Ag jt;
1) Tehnikas kasutatavad materjalid: Metallid: 10000eKr Kasutati kulda, sest see oli looduses vabalt kätte saadav. 5000eKr avastati vask, esimene sulam mis avastati oli pronks (phst Kõik vase sulamid). Kristuse sünni ajal avastati raud. Malm alvastati 16 saj, siis algas metallide võidukäik. Hiljem õpiti valmistama teraseid. 20saj keskpaigas oli metallide olulisus tipus.(1,2 MS). Metallide kasutus väheneb, nende asemel luuakse teisi materjale.(liigume kasutuse poolest tagasi kiviaega, metalle hakkavad asendama keraamilised materjalid.) plastid (polümeerid): 10000 eKr Kasutati Puitu, nahka, erinevaid looduslike kiude. Tänapäeval plastid, 19saj võetakse kasutusele kumm(looduslik). 20 saj alguses avastatakse sünteetiline kumm(pakeliit). Sellest algas plastid võidukäik. komposiitmaterjalid- Kõrtest ja mudast tehtud trellised- Materjal mis koosneb vähemalt kahest materjalist

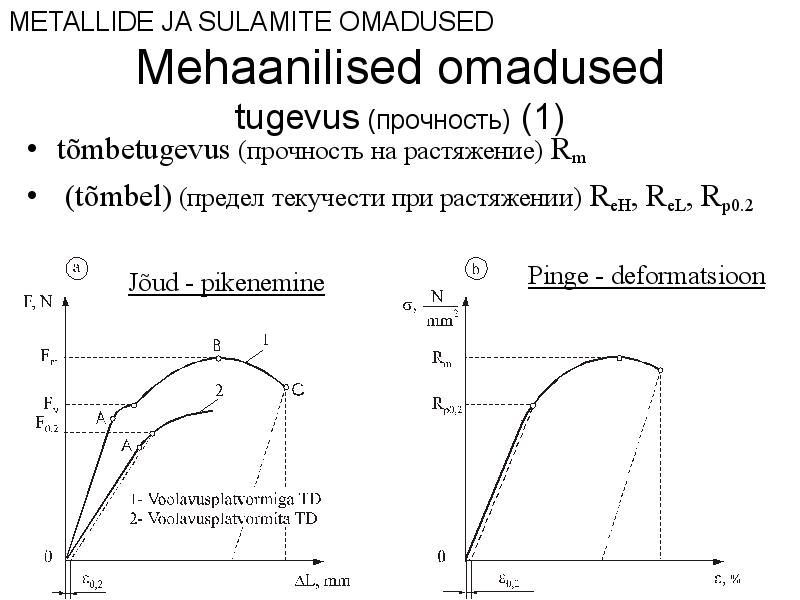

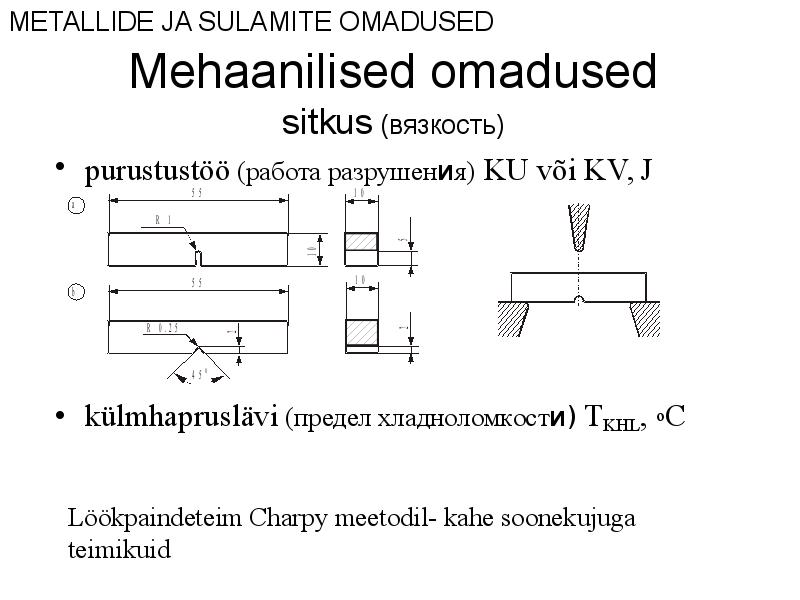

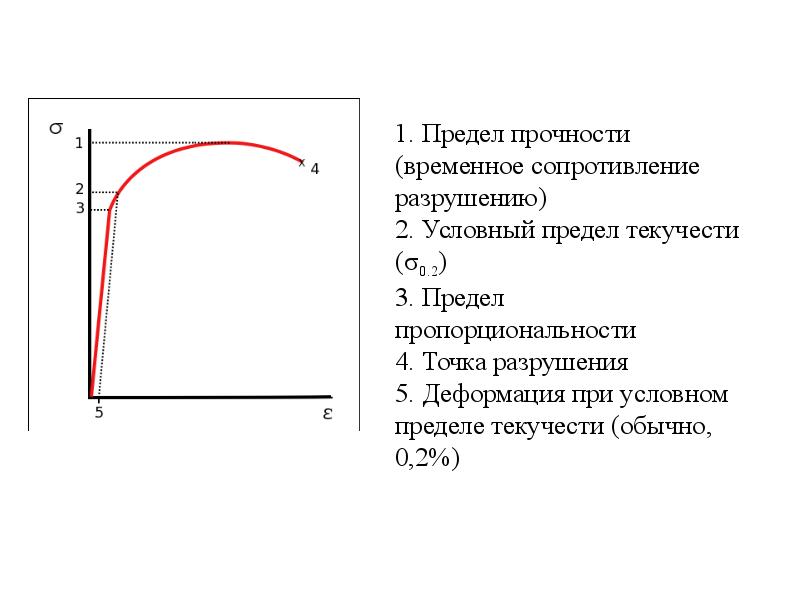

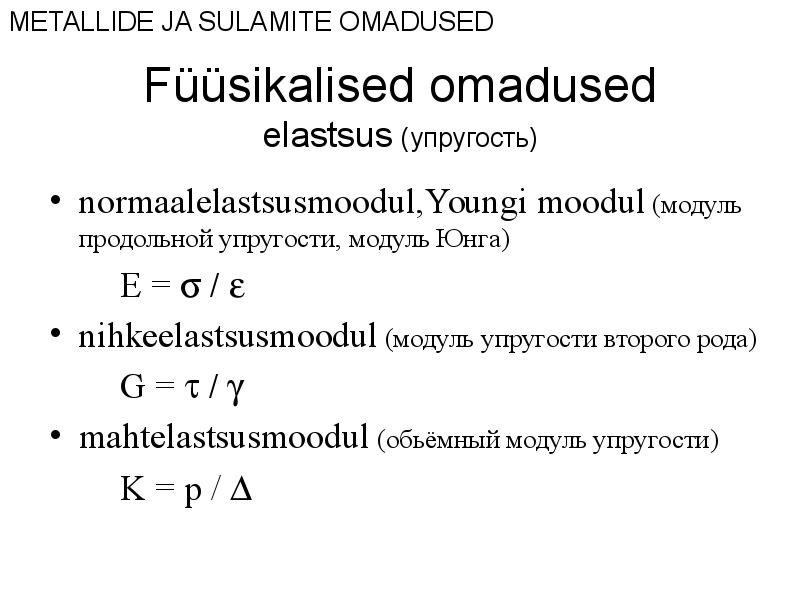

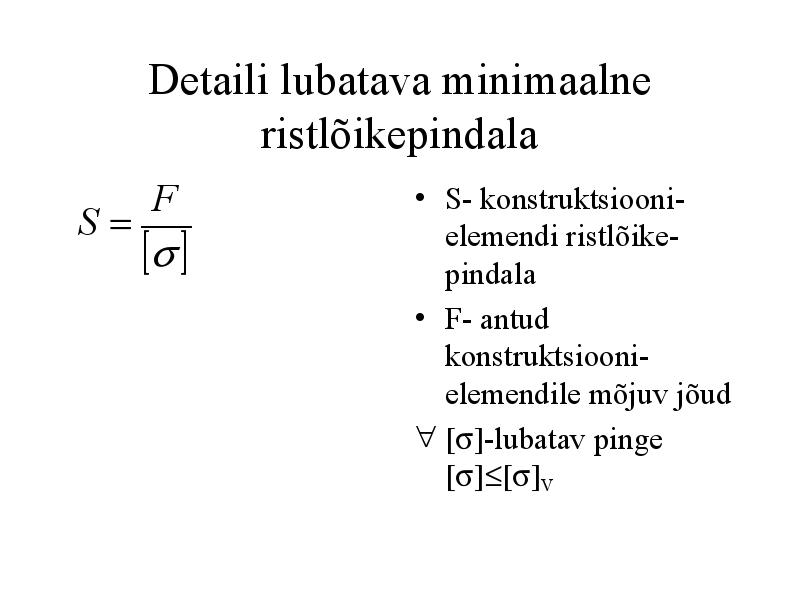

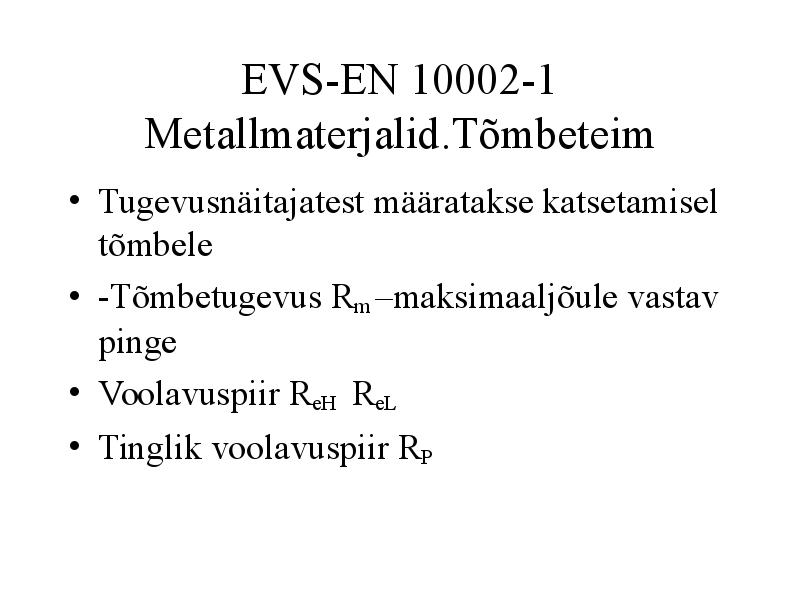

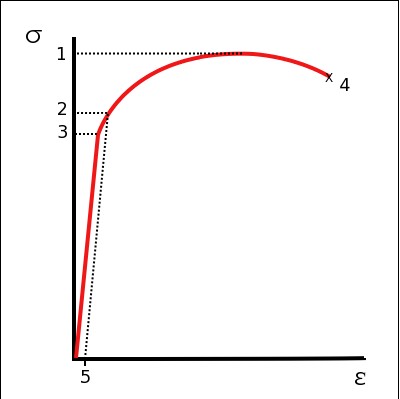

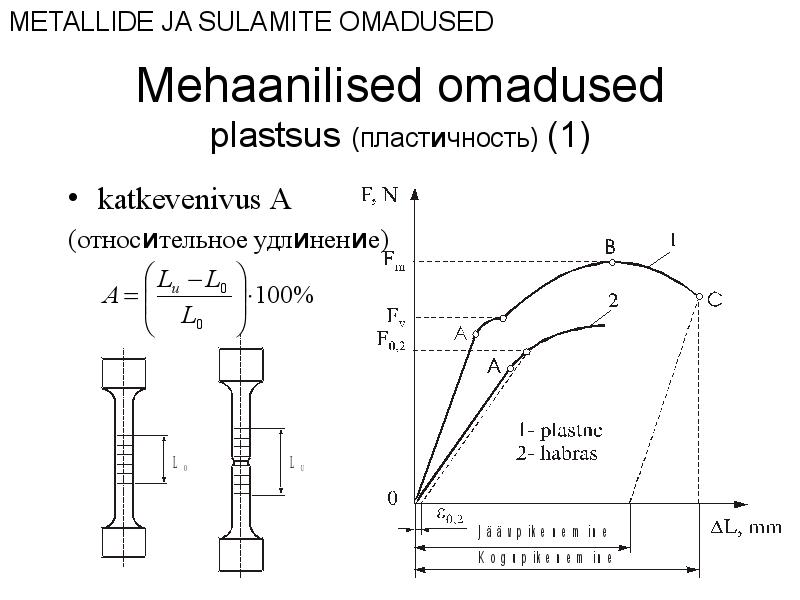

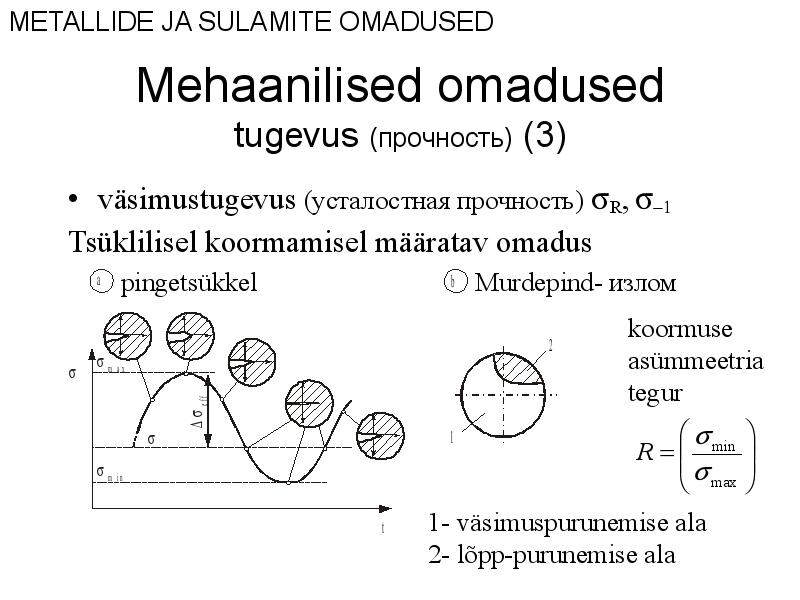

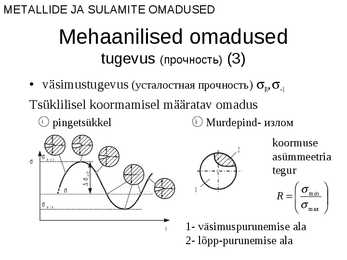

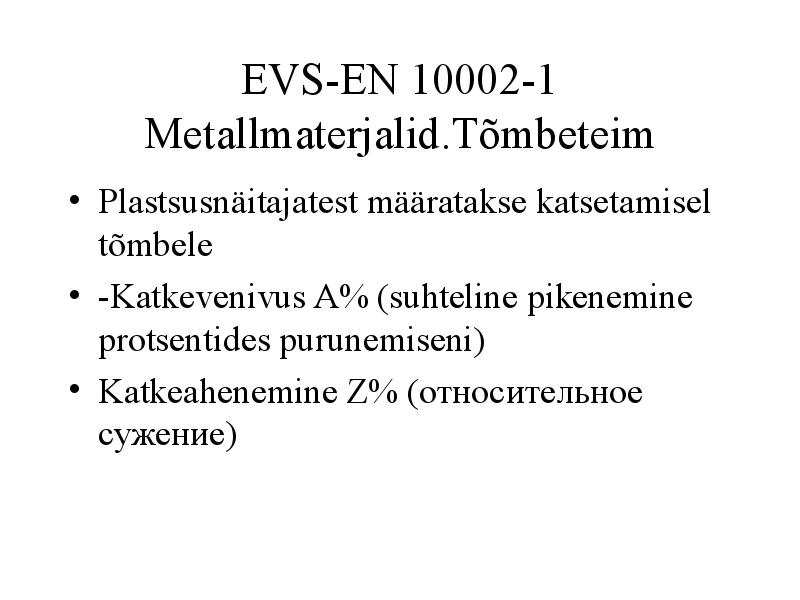

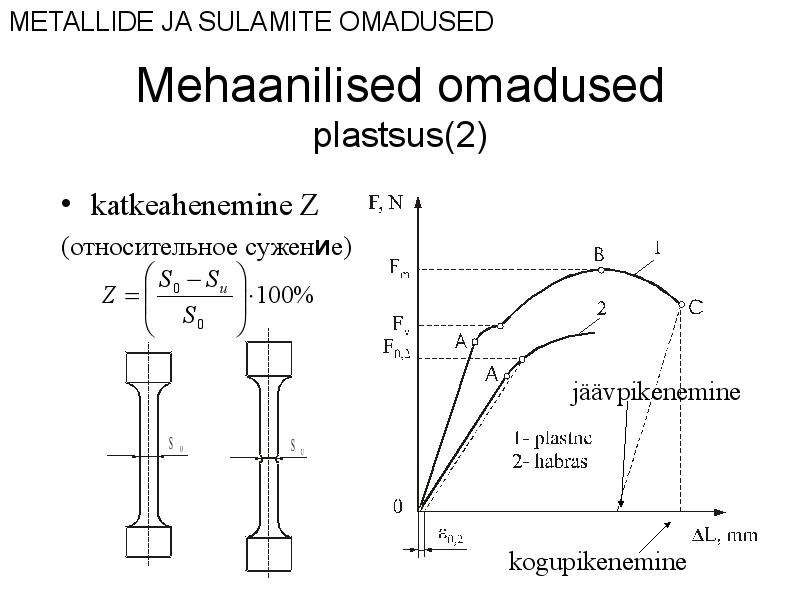

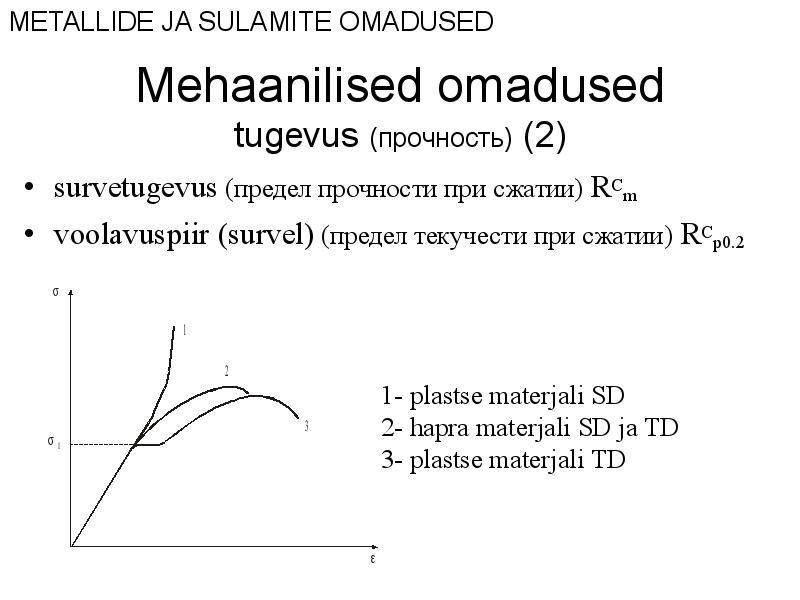

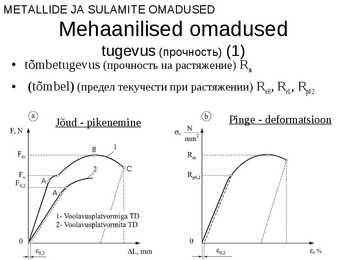

esmakordselt täheldatakse jõu vähenemist. Ühikuks N/mm2. Voolavuspiiri kasutatakse staatilistel koormustel plastsete materjalide ohtlike pingete kirjeldamiseks. Voolavuspiir ReL – alumine voolavuspiir. Pinge madalaim väärtus plastsel voolamisel. Ühikuks N/mm2. Tinglik voolavuspiir Rp0,2 - pinge, mille juures baasi jäävpikenemine saavutab etteantud väärtuse protsentides, nt. 0,2%. 0,2 = lisaindeks, mis näitab baaspikkuse muutu. Kasutatakse nende sulamite tõmberdiagrammide puhul, millel voolavusplatvorm puudub. Plastsusnäitajad: Katkevenivus A - suhteline pikenemine protsentides purunemiseni. Katkeahenemine Z - teimiku tööosa ristlõike pindala suhteline muutumine katkenemiseni, avaldatud protsentides. Jäikusnäitaja E - elastsusmoodul ehk materjali vastupanu elastsele deformatsioonile. Elastusmoodul määratakse tõmbediagrammi lineaarse osa tõusunurga tangensiga. Materjalide sitkusnäitajad, nende ühikud ja kasutamine.

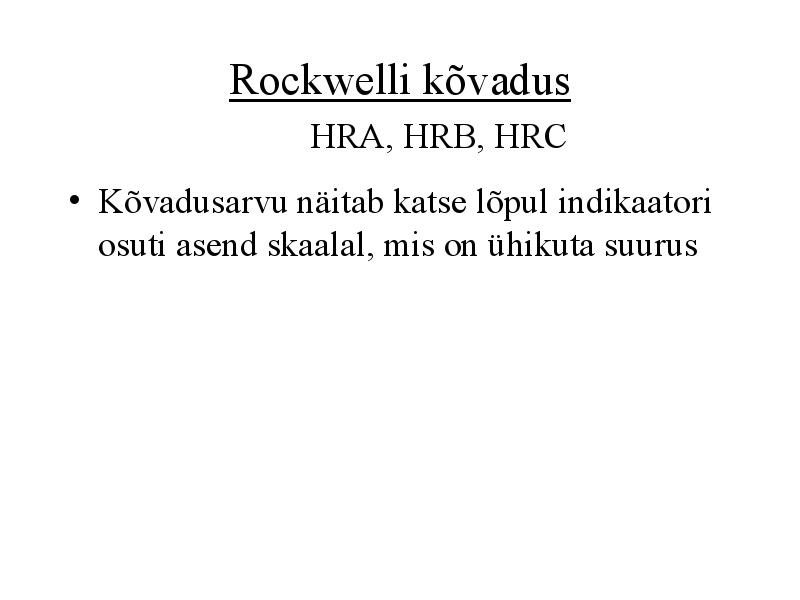

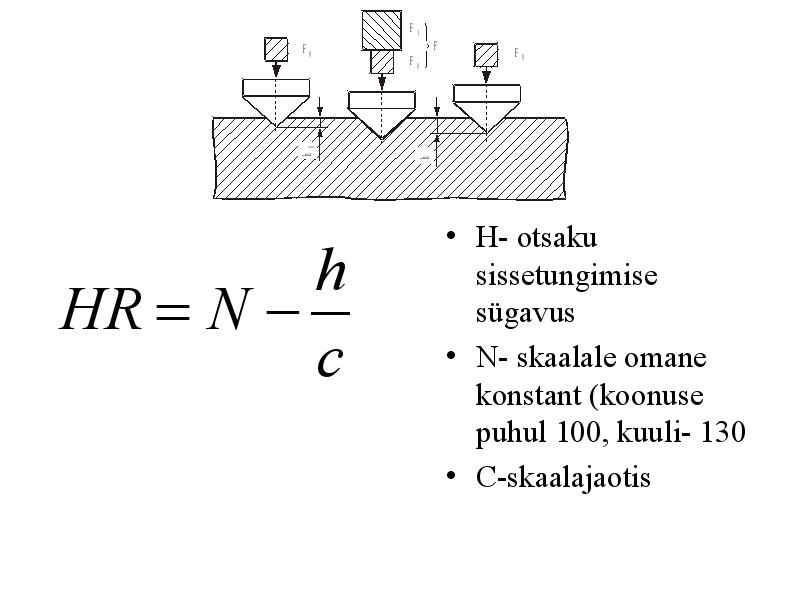

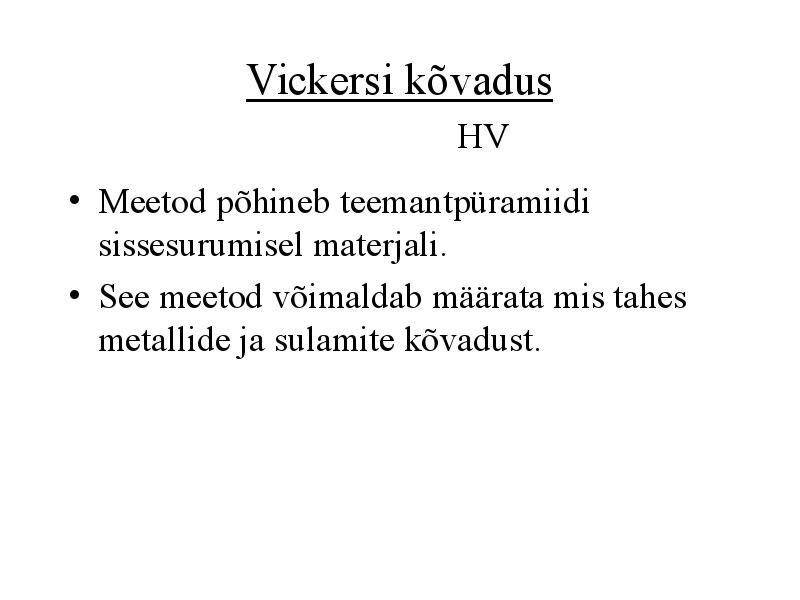

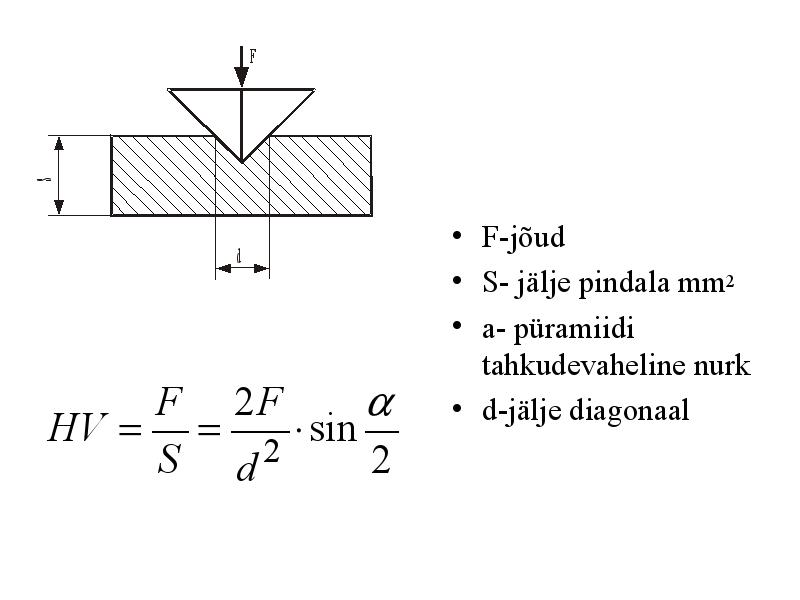

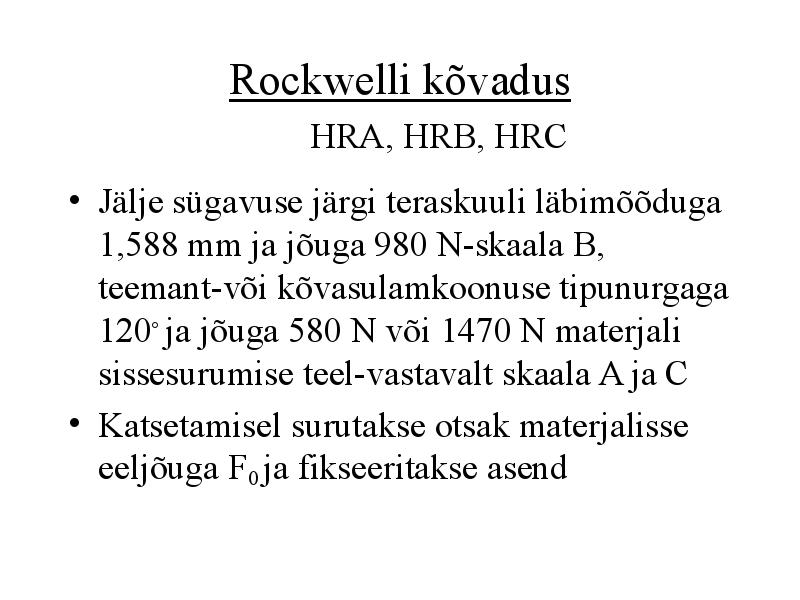

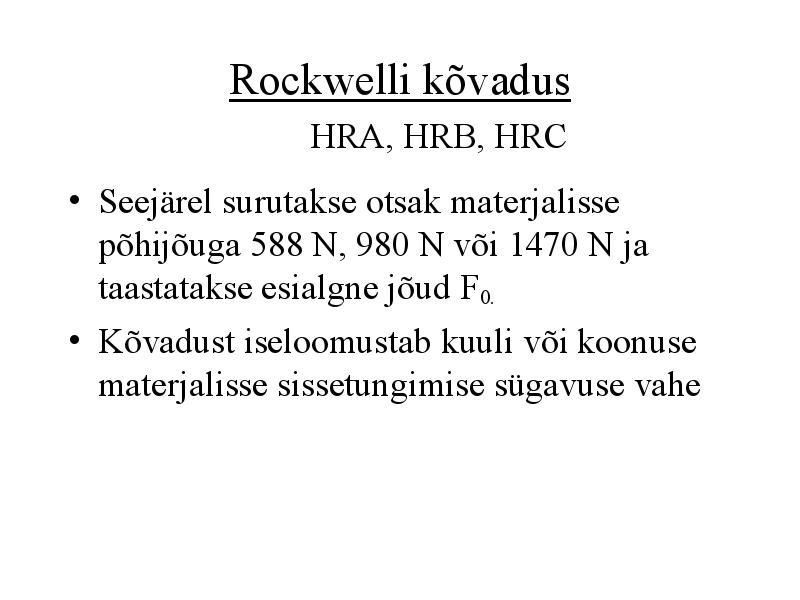

16), kui kuuli läbimõõt on 1,588 mm (1/16") ja survejõud 980 N(100 kgf), või teemantkoonusega, mille tipunurk on 120°, survejõud 580 N(60 kgf) või 1470 N (150 kgf), vastaval skaalal A, B või Cindikaatorkellal. Joonis 1.15. Rockwelli press. Joonis 1.16 Kõvaduse määramine Rockwelli meetodil. Rockwelli pressil saab kõvadusarvu HR lugeda otse seadmel olevalt indikaatorilt 6. Indikaatoril on kaks skaalat - punane ehk B-skaala ja must ehk C-skaala. B-skaalat käsutatakse pehmete metallide (karastamata terased, värvilismetallid) katsetamisel teraskuuli abil. Summaarne survejõud F=100kgf (10 kgf eelkoormus + 90 kgf lõppkoormus) ehk 981 N. Kõvadusarv tähistatakse HRB. C-skaalal loetakse kõvadusarv HRC siis, kui indikaatoriks on teemantkoonus ja summaarne survejõud F = 10 + 140 = 150 kgf (1471 N). Seda skaalat rakendatakse karastatud teraste ja kõvade malmide katsetamisel. Väga kõvade materjalide (näiteks kõvasulamid), õhukeste kõvade pindkihtide (tsementiiditud ja

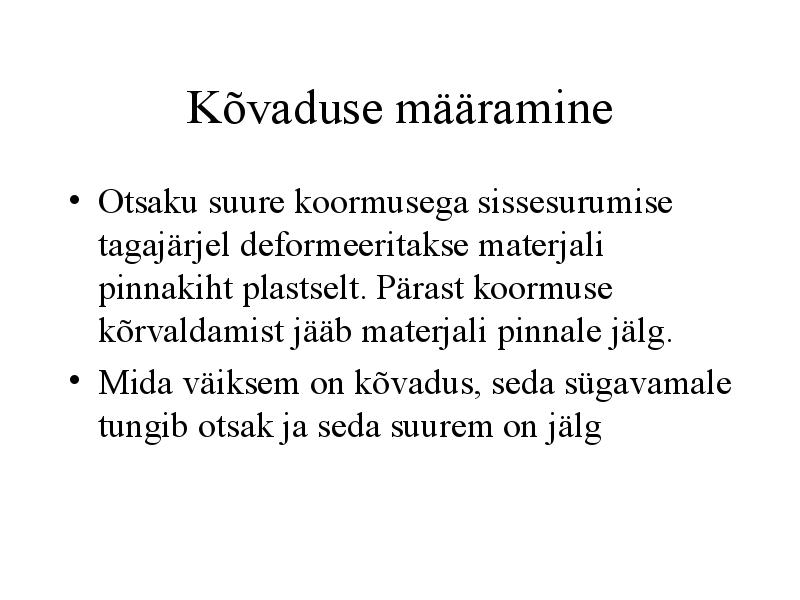

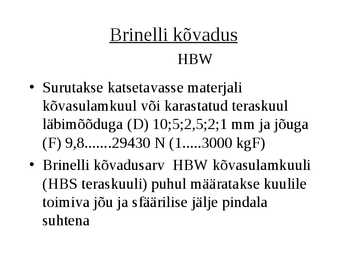

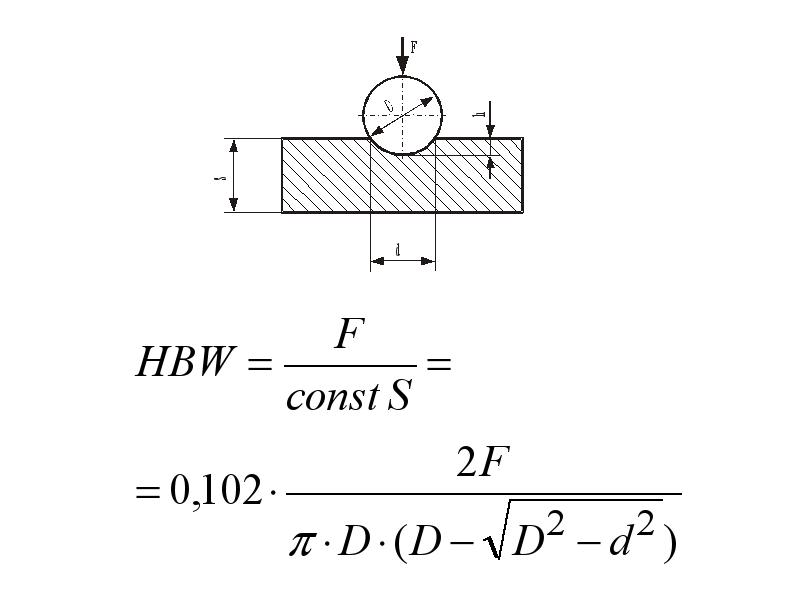

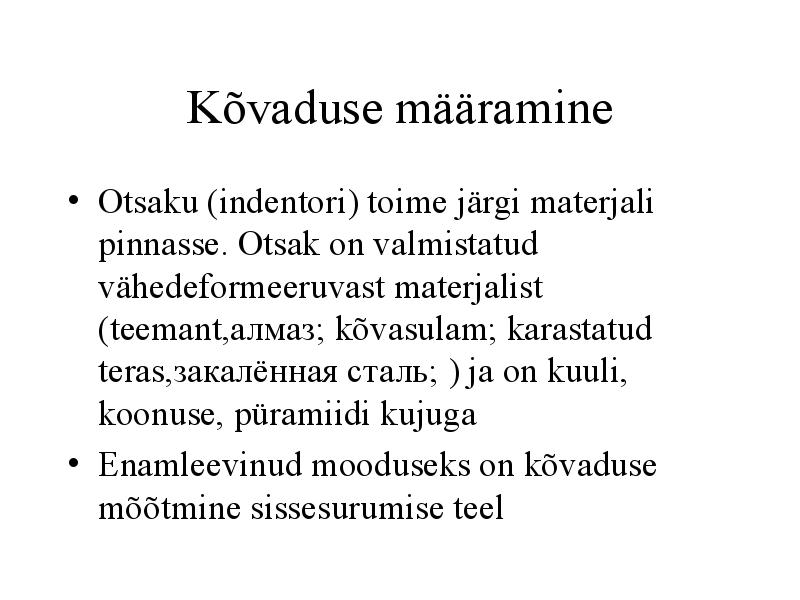

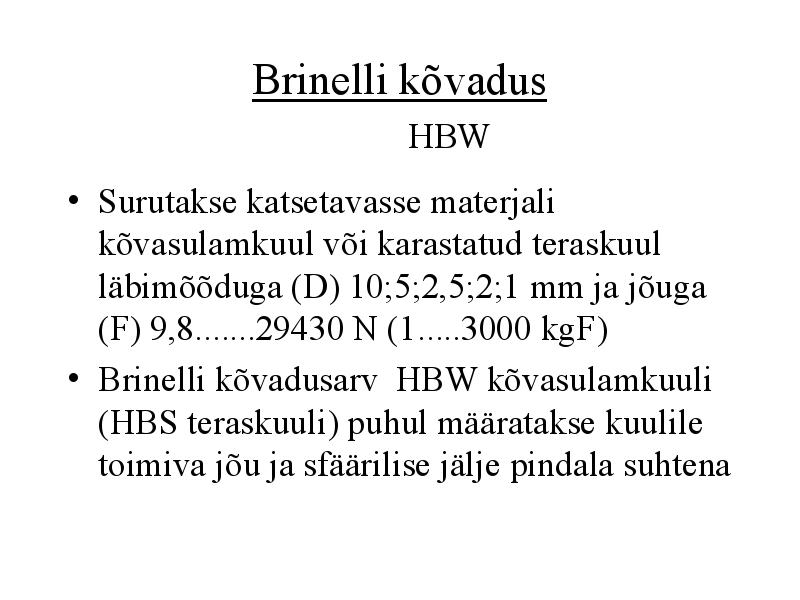

Tallinna Tehnikaülikool jejeje Laboratoorne töö nr 2 Marterjalide mehaanilised omadused Kõvadus Tallinn 2011 TÖÖ NR 2 MATERJALIDE MEHAANILISED OMADUSED Kõvadus Töö eesmärgiks on leida sobivad meetodid erinevate materjalide kõvaduse määramiseks. Meetodid: Kõvaduse mõõtmine Brinelli meetodil Kõvaduse määramisel Brinelli meetodil surutakse katsetatavasse materjali kõvasulamkuul või karastatud teraskuul läbimõõduga (D) 10; 5; 2,5; 2; 1 mm ja jõuga (F) 1...3000 kgf (9,8...29430 N). Brinelli kõvadust määratakse reeglina metalsetel (terased, Al-sulamid, Cusulamid jne) materjalidel.
Tõmbekatsed Töö eesmärk: -Tutvuda põhiliste konstruktsioonimaterjalide- metallide, plastide ja komposiitmaterjalide- mehaaniliste omaduste ja nende määramise meetoditega; -Määrata katsetatavate materjalide võimalik kasutusala. Katsetamised tõmbele: 1.1- Pikikiuga armeeritud komposiitmaterjal Märkused: Mureneb kiudude kohalt, kiud paiskuvad eemale. Pikenemist ei mõõda. Teeb ragisevat häält. Kasutamine: 1.2- Ristikiuga armeeritud komposiitmaterjal Märkused: Väike pikenemine. Teeb ragisevat häält(klaaskiud). Kasutamine: 1
annaabi.ee
Sisene Facebook'ga
Sisene Google'ga
Sisene LinkedIn'ga
Kõik kommentaarid
