KORDAMISKÜSIMUSED 1. Mis on kujutava geomeetria esimeseks ja olulisimaks eesmärgiks? Kujutava geomeetria esimeseks ja olulisemaks eesmärgiks on teoreetiliste aluste andmine jooniste valmistamiseks ja lugemiseks. 2. Mis vahe on tsentraal- ja paralleelprojekteerimise vahel? Tsentraal projektsiooni puhul on silmapunkt lähedal. Ning kujutamiskiired lähtuvad kõik ühest punktist S. Paralleelprojektsiooni (on tsentraalprojektsiooni eriliik) korral on silmapunkt lõpmata kaugel. Ja kujutamiskiired on omavahel paralleelsed. 3
11. Sõnastage lause täisnurga ristprojektsiooni kohta. Täisnurk projekteerub ristprojekteerimisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne, teine haar aga pole ekraaniga risti. 12. Missugustele nõuetele peavad joonised vastama? Joonised peavad olema objekti määravad. St, et peavad määrama üheselt objekti kõik omadused. Joonis peab olema lihtne, mõõdetav ja piltlik. 13. Nimetage objekti määravate jooniste saamise põhilised meetodid. Monge`i meetod (kaksvaade-obj. määramiseks kasutatakse selle objekti 2 ristprojektsiooni teineteisega ristuvatel ekraanidel. Kvooditud ristprojektsiooni meetod (antakse objektile ristprojektsioon horisontaalsel ekraanil ja seda täiendatakse objekti oluliste punktide või horisontaalsete joonte kaugusega/kõrgusega ekraanist.) Aksonomeetria meetod (objekt seotakse ristteljetsikuga, kusjuures konstrueeritakse esialgu
Mis on sirglõigu kaldenurk? Sirglõigu kaldenurk on teravnurk sirglõigu ja tema ristprojektsiooni vahle. 9. Millistes piirides võib muutuda teravnurga ristprojektsiooni suurus? 0 kuni 180 kraadi 10. Sõnastage lause täisnurga ristprojektsiooni kohta. Täisnurk projekteerub ristprojekteerumisel täisnurgaks siis kui tema üks haar asub ekraanil või on sellega paralleelne ja teine haar ei ole risti ekraaniga. 11. Nimetage objekti määravate jooniste saamise põhilised meetodid. Objekti määravate jooniste saamise põhilised meetodid on Monge´i meetod, aksonomeetria meetod, kvooditud ristisomeetria meetod. 12. Missugustele koordinaatlõikudele vastavad põhi-, esi- ja külgkvoot? Põhikvoot - z koordinaatlõik Esikvoot - y koordinaatlõik Külgkvoot - x koordinaatlõik 13. Missugust joont punkti kaksvaatel nimetatakse sidejooneks? Sidejooneks nim Joont punkti pealtvaate ja eestvaate vahel 14. Sõnastage kolmvaate peaomadus.
10. Millistes piirides võib muutuda teravnurga ristprojektsiooni suurus? 0-180 kraadi 11. Sõnastage lause täisnurga ristprojektsiooni kohta. Täisnurk projekteerub ristprojekteerimisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne, teine haar aga pole selle ekraaniga risti 12. Missugustele nõuetele peavad joonised vastama? Joonises peab olema lihtusus, mõõdetavus ja piltlikkus. 13. Nimetage objekti määravate jooniste saamise põhilised meetodid. a) Monge`i meetod b) Kvooditud ristprojektsiooni meetod c) Aksonomeetria meetod 14. Missugustele kordinaatlõikudele vastavad põhi-, esi ja külgkvoot? z, y ja x 15. Missugust joont punkti kaksvaatel nimetatakse sidejooneks? Projektsioone ühendavat sirget. 16. Sõnastage kolmvaate peaomadus. Punkti esikvoot esineb kolmvaates kaks korda, pealtvaate kaugusena x-teljest ja külgvaate kaugusena z-teljest. 17. Joonestada punkti A(x;y;z) kolmvaade. 18
10. Millistes piirides võib muutuda tervanurga ristprojektsiooni suurus? 0 kraadi kuni 180. 11. Sõnastage lause täisnurga ristprojektsiooni kohta. Täisnurk projekteerub ristprojekteerimisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne teine haar aga pole ekraaniga risti. 12. Missugustele nõuetele peavad joonised vastama? Joonis peab olema võimalikult lihtne, mõõdetav ja piltlik. 13.Nimetage objekti määravate jooniste saamise põhilised meetodid. Monge´i meetod, aksonomeetria, kvooditud ristprojektsioon. 14. Missugustele koordinaatlõikudele vastavad põhi-, esi- ja külgkvoot? Põhikvoot z-koordinaatlõik, esikvoot y-koordinaatlõik, külgkvoot x-koordinaatlõik. 15. Missugust joont kaksvaatel nimetatakse sidejooneks? Kaht projektsiooni ühendav lõik, mis on risti kaksvaate teljega. 16. Sõnastage kolmvaate põhiomadus. Ax A´= Az A´´´=A´´ A 19. Mis on sirgjoone põhi-, esi- ja külgjälg?

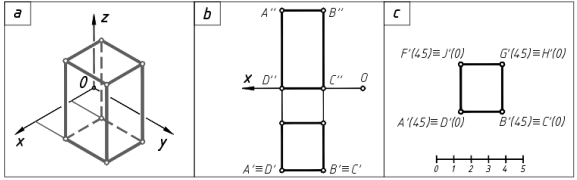

Sirglõigu moondetegur sirgjoone paralleelprojektsiooni pikkuse ja sirglõigu tegeliku pikkuse suhe # Täisnurk projekteerub ristprojekteerimisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne, teine haar aga pole selle ekraaniga risti. # Teravnurga ristporjektsioon võib nurga asendist tingitult olla piires 0 kuni 180 kraadi Projektsioonidele esitatavad nõuded: lihtsus, mõõdetavus, piltlikkus, objekti üheselt määratavus Kujutava geomeetria põhilised meetodid: # Monge'i meetod ehk mituvaade # aksonomeetria # kvooditud ristprojektsiooni meetod kvoot punkti kaugus ekraanist Monge'i meetod Gaspard Monge (1746- 1818) - Objektist tuletatakse mitu ristprojektsiooniga risti - Põhiekraan (xy-tasand) - Esiekraan (xz-tasand) - Kaksvaate telg (x-tasand) - I,II,III,IV ruumiveerandid A' punkti A pealtvaade A'' punkti A eestvaade Joon A' A'' on sidejoon. Sidejoon on alati risti kaksvaate teljega.
14. Sõnastage lause täisnurga ristprojektsiooni kohta. Täisnurk projekteerub ristprojekteerimisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne, teine haar aga pole ekraaniga risti. 15. Missugustele nõuetele peavad joonised vastama? Joonised peavad olema objekti määravad. ST et peavad määrama üheselt objekti kõik omadused (lihtsus, mõõdetavus, piltlikus) 16. Nimetage objekti määravate jooniste saamise põhilised meetodid. Monge`i meetod (kaksvaadeobj. Määramiseks kasutatakse selle obj. 2 ristprojektsiooni teineteisega ristuvaltel ekraanidel. kvooditud ristprojektsiooni meetod (antakse obj. Ristprojektsioon horisontaalsel ekraanil ja seda täiendatakse obj. Oluliste ponktide või horisontaalsete joonte kaugusega/kõrgusega ekraanist.) aksonomeetria meetod (obj. seotakse ristteljetsikuga, kusjuures konstrueeritakse esialgu teljestiku
vahel. (0-90) 10. Teravnurga ristprojektsioon võib nurga asendist tingitult olla 0-180 11. Täisnurk projekteerub ristprojekteerumisel täisnurgaks, kui tema üks haar asetseb ekraanil või on sellega paralleelne, teine haar pole aga ekraaniga risti. 12. Projektsioonidele esitatavad nõuded: - Lihtsus - Mõõdetavus - Piltlikkus - Objekti üheselt määratavus 13. Objekti määravate jooniste saamise põhilised meetodid:' - Monge`i meetod e mituvaate meetod - Aksonomeetria meetod - Kvooditud ristprojektsiooni meetod 14. Põhikvoot z-koordinaatlõik Esikvoot y-koordinaatlõik Külgkvoot x-koordinaatlõik 15. Sidejooneks punkti kaksvaatel nimetatakse joont, mis on tõmmatud x-teljega risti ning läbib punkti projektsiooni põhi- ja esiekraanil. 16. Kolmvaate peaomadus: Punkti kaugus z-teljest külgekraanil on võrdne punkti kaugusega x-teljest põhiekraanil. 17. Joonestamine
