Töö
eesmärgiks on tutvumine tarbijate tähtlülitusega sümmeetrilisel
ja ebasümmeetrilisel valgustuskoormusel nelja- ning kolmejuhtmelises
võrgus. Juhtmete arvult jagunevad kolmefaasilised madalpingevõrgud
neljajuhtmelisteks võrkudeks (s.o. kolm liinijuhet ja maandatud neutraaljuhe ) ja kolmejuhtmelisteks võrkudeks (puudub neutraaljuhe).
Tarbijate
tähtlülituse korral tagab neutraaljuhe praktiliselt võrdse pinge
kõikidele liini- ja neutraaljuhtme vahele ühendatud tarbijatele,
sõltumata üksikute faaside koormusest. Ebasüm– meetrilisel
koormusel tekib neutraaljuhtmes vool IN,
mis avaldub faasivoolude vektoriaalse summana.
Tabel 1.

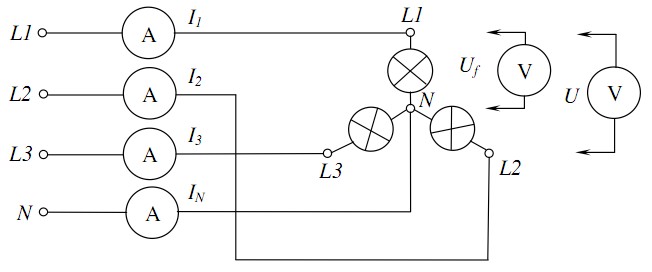

Tarbijate tähtlülitus valgustuskoormusel neutraaljuhtmega võrgus.
Koormus
Liinipinge
Faasipinge
Faasivoolud
IN
A
U12
V
U23
V
U31
V
U1
V
U2
V
U3
V
I1
V
I2
V
I3
V
Sümmeetriline
145
145
145
85
85
85
2
2
2
0
Ebasümmeetriline
Ebaühtlaselt koormatud faasid
145
145
145
85
85
85
2
1,5
1
0,9
Ühe faasi tarbija on välja lülitatud
145
145
145
85
85
85
0
1,9
1,9
2
Üks liinijuhe on
katkenud
85
145
85
0
85
85
0
1,9
1,9
2
Liini-
ja faasipingete suhe sümmeetrilisel koormusel on (U/Uf)
ehk 145/85 = 1,7.

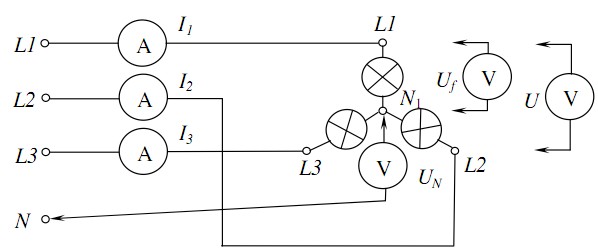

Joonis
50 punkti
