TALLINNA TEHNIKAÜLIKOOL Ehitusmaterjalid Laboratoorne töö nr. 5 2021 Betoon Rühm: Mattias Põldaru 1. 13. JANUARY 2022TÖÖ EESMÄRK Töö eesmärk on selgitada välja erinevate keskkonnatingimuste mõju kivistunud betooni tihedusele ja survetugevusele. 2. KATSETATUD MATERJALID Katses kasutati: Tsement CEM I 42,5 (ehitustsement); ”Kiiu” karjääri looduslik liiv; Betoonisegude plastifikaator; „Elkem Microsilica“ – mikrosilikaat betooni tugevuse ja tiheduse parandamiseks;
2. KATSETATUD MATERJALID Betoonisegu nr 1. 3. KASUTATUD VAHENDID Kasutatud materjalid: tsement CEM I 42,5 (ehitustsement); ”Kiiu” karjääri looduslik liiv; paekivi killustik fraktsiooniga 4/16; joogivesi 4. KATSEMETOODIKA Tabelist 4.1. Betoonisegu koostis valitakse betoonisegu koostis. Betoonisegu segatakse käsitsi, määratakse betoonisegu konsistents ja tihedus. Vormitakse 6 katsekeha mõõtmetega 100·100·100 mm. Betoon kivistatakse kahes erinevas keskkonnas. Tabel 4.1. Betoonisegu kostis Segu nr 1 Komponendid [kg/m³] [kg/12 l] Tsement 309 3,7 Liiv 654 7,85 Killustik #4/16 1197 14,36

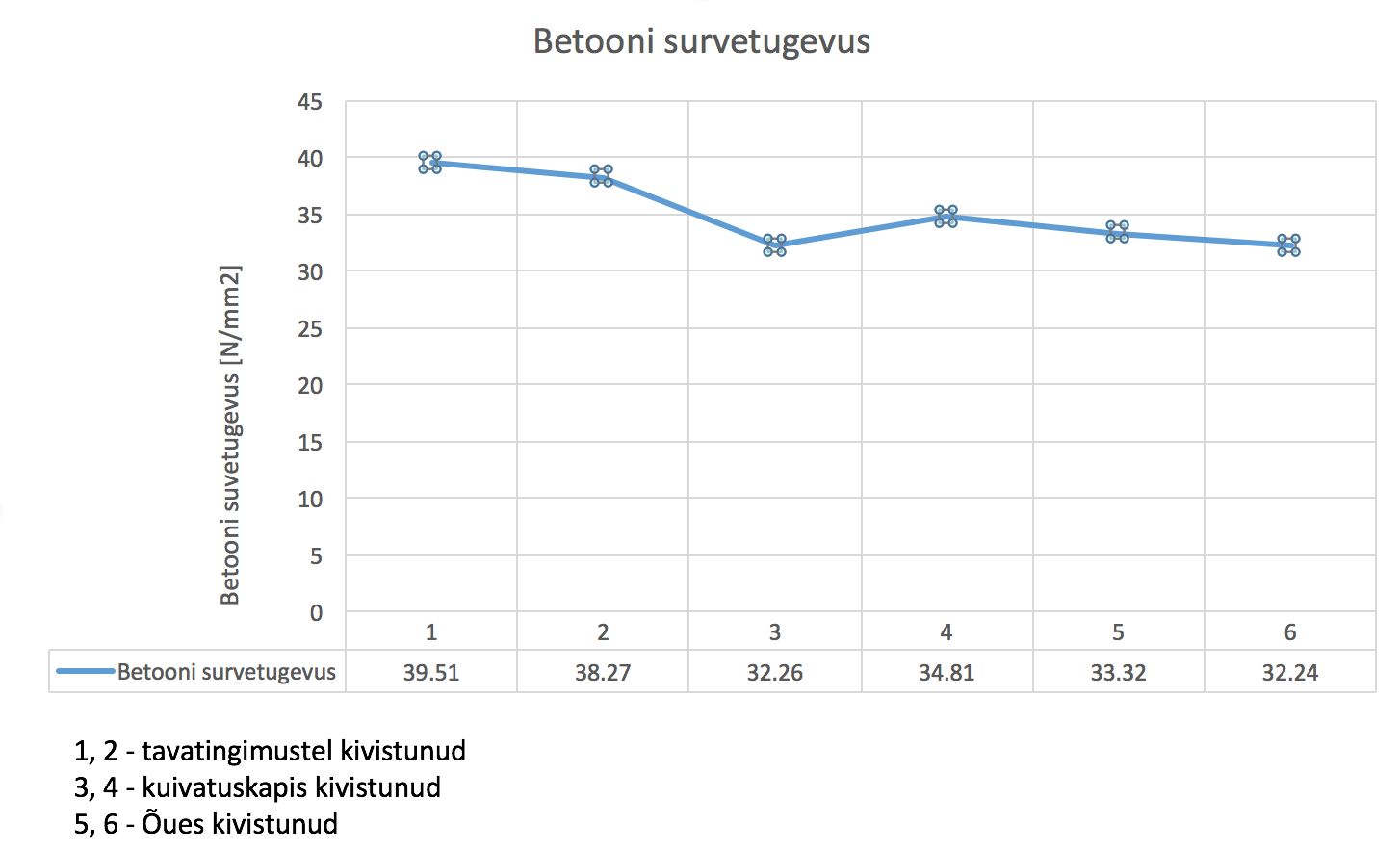

245-2 vees 2402 2336 10,1 10,2 9,9 10,1 10,2 203 203 332 32,1 34,59 245-3 vees 2456 2377 10,2 10,1 10,0 10,2 10,1 211,5 212 346 33,5 5. JÄRELDUSED Katsetatud betooni töödeldavuse määramisel saime koonuse vajumiseks 50 mm, kirjandusliku allika väitel on tegu plastse seguga, kui vajumine on vahemikus 50-120 mm. [1] Katsetatud betoon kuulub S2 vajumisklassi, kirjantusliku allika järgi on tegemist S2 vajumisklassiga, kui koonuse vajumine jääb vahemikku 50-90 mm. [2] Katsetatud betooni katsekehade tihedus jäi vahemikku 2100-2600 kg/m 3, kirjandusliku allika väitel on tegemis normaalbetooniga. [3] Katsetulemuste põhjal on näha, et kivistumiskeskkond ei mõjuta märimisväärselt katsekehade tihedust. Madalaim tihedus on kuivas keskkonnas kivistunud katsekehadel, mille põhjustab
Ehitusmaterjalid Laboratoorne töö nr.5 2017/2018 Kivistamise keskkonna tingimuste mõju betooni omadustele EAEI-31 Tanel Tuisk TALLINNA TEHNIKAÜLIKOOL Betooni katsetamine 1. Töö eesmärk Selgitada erinevate keskkonnatingimuste mõju kivistunud betooni tihedusele ja survetugevusele. 2. Kasutatavad materjalid tsement CEM I 42,5 (ehitustsement); "Kiiu" karjääri looduslik liiv; paekivi killustik fraktsiooniga 4/16; joogivesi 3. Kasutatud töövahendid Elektriline betoonisegaja; 100*100*100 mm3 vormid; kaal liiva, vee, killustiku ja tsemendi koguste ning proovikehade kaalumiseks; kooniline vorm, metallvarras segu kihtide tihendamiseks; kellu; joonlauad vajumi ja proovikehade mõõtmiseks; vibrolaud segu tihendamiseks; hüdrauliline press purustava jõu määramiseks 4. Katsemetoodika
Pärast iga kihi lisamist tihendatakse segu metallvardaga (ø 15 mm) 25 korda sorkides. Pärast viimase kihi sorkimist pind silutakse kelluga.Vorm tõstetakse ettevaatlikult vertikaalselt ülesse ning 1 asetatakse betoonisegust moodustunud koonuse kõrvale. Mõõdetakse betoonisegu koonuse vajum. 1.3.4. Betoonisegu tihendamine ja vormidesse panemine Betoon tihendatakse vibrolaual kahes järgus, kõigepealt pool pannakse vorm poolenisti segu täis tihendatakse ning seejärel lisatakse ülejäänud pool ja taaskordselt tihendatakse. Proovikehad kivistatakse laboris kaane all normaaltingimustes. 1.3.5. Betooni survetugevuse katseline kontroll. Katsekuubid katsetatakse 28 päeva vanuselt. Eelnevalt vaadatakse kuubid üle: märgitakse survepinnad, mõõdetakse, kaalutakse
1800..2500 kg/m3) [1]. Segu koonusevajum oli 1,4 cm, mis näitab, et segu on väheplastne. [1] Normaaltingimustel kivinenud proovikehade keskmiseks survetugevuseks saime 33,1 N/mm2 ning külmas keskkonnas kivistunud proovikehade keskmiseks survetugevuseks saime 10,5 N/mm2. Mõlema puhul on sisse arvestatud paranduskoefitsent 0,95, sest katseid ei tehtud normaalkuubiga 15x15x15 cm. Katsete põhjal selgub, et -18C käes kivistunud betoon on oluliselt nõrgem normaaltingimustel kivistunud betoonist. Teatavasti kivistub betoon madalal temperatuuril aeglasemalt. Kuna betoonisegusse lisatavas vees tsemendi mineraalid lahustuvad, külmub seguvesi paar kraadi allapool nulli. Sellest on ka tingitud -18C juures kivistunud betooni nõrgad tugevusnäitajad. Normaaltingimustel kivinenud betooni survetugevuse klass võiks olla C25/30 ning -18C juures kivinenud betooni oma C8/10 [2] Kasutatud allikad 1. Otsman. R
betoonid püsivad). 2) Mida mõistate betooni klassi all? Betooni klassi aluseks on proovikehade 15x15x15 cm 95%-lise tõenäosusega garanteeritud survetugevus peale 20-päevast kivinemist 20oC ja 95...100% niiskuse juures. 3) Millised faktorid mõjutavad betooni survetugevust (mitte ainult koostis)? Betooni survetugevust mõjutab betooni valmistamiseks kasutatav killustik, samuti ka temperatuur, milles betoon kivistati, ja õhu eemaldamine. 4) Millised faktorid mõjutavad betoonisegu töödeldavust? Betoonisegu töödeldavust mõjutab superplastifikaatorite kasutamine. 5) Milliseid betoonisegu tihendamise viise kasutatakse? Liigse õhu eemaldamine, täitematerjalide lisamine (liiva, killustiku). 6) Millest lähtutakse betoonisegu töödeldavuse valikul? Betoonisegu töödeldavuse valikul lähtutakse sellest, milleks betooni kasutatakse.
Graafikult 1 on näha, et proovikehade survetugevused olid suuremad suurema klassi betoonide puhul. Proovikehade maksimaalsete ja minimaalsete survetugevuste vahe on kõikide betooniklasside puhul peaaegu sama. Kõige suurema tugevusega proovikehade katsete puhul oli näha suuremat tugevuste erinevust. Proovikehade survetugevused langesid peaaegu lineaarselt, sõltuvalt külmumisajast. Põhjuseks, mis varem külmunud betooni survetugevus on madalam, on see, et värske betoon on veega küllastunud, betoonis olev vesi külmub ja paisub. Paisumise tulemusena tekivad kivistunud betoonis sisepinged, mis purustavad tekkinud sidemed veel nõrga tsementkivi ja täitematerjalide vahel.
Kõik kommentaarid
